部署NAPP Automation Applicance
作为基于Photon OS的standard virtual appliance，NAPP Automation Applicance的部署非常简单,具体操作步骤如下：

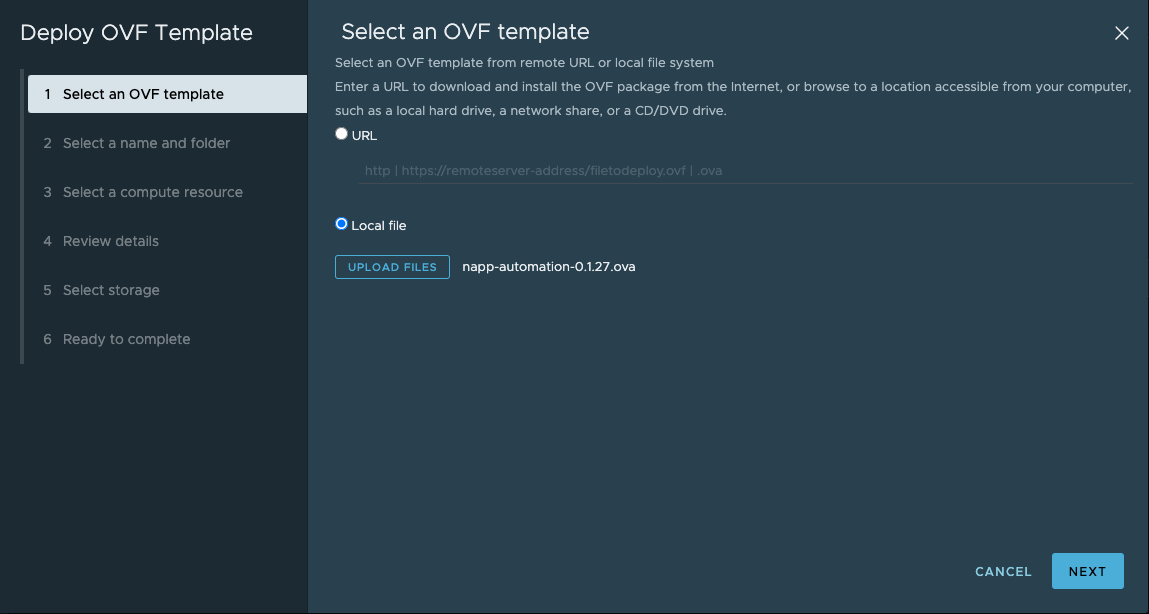

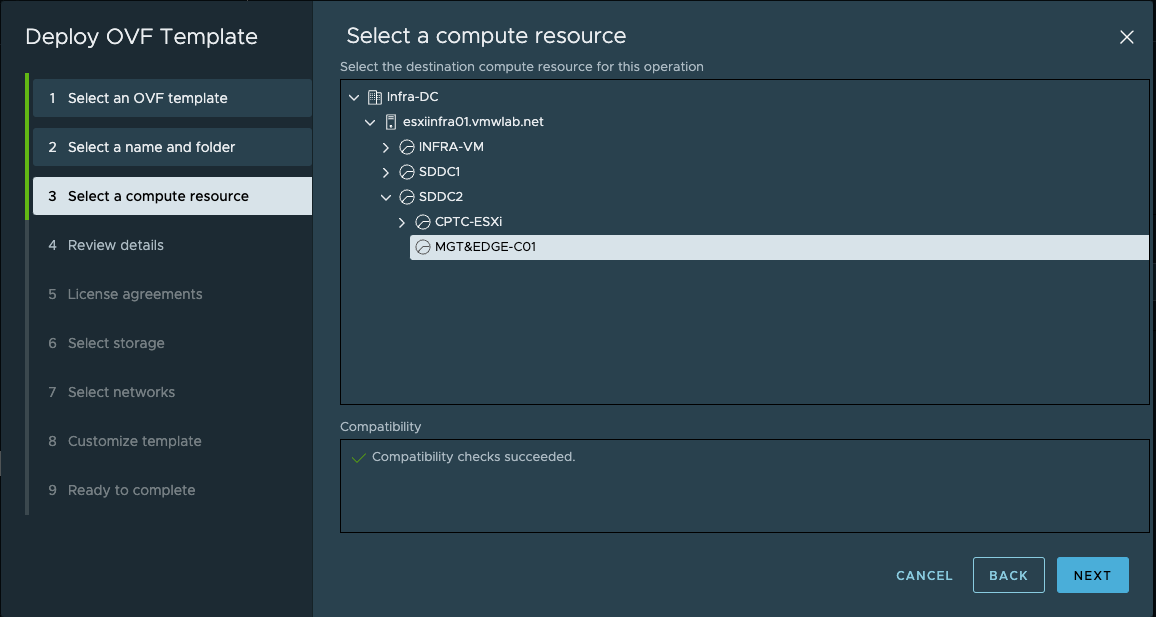

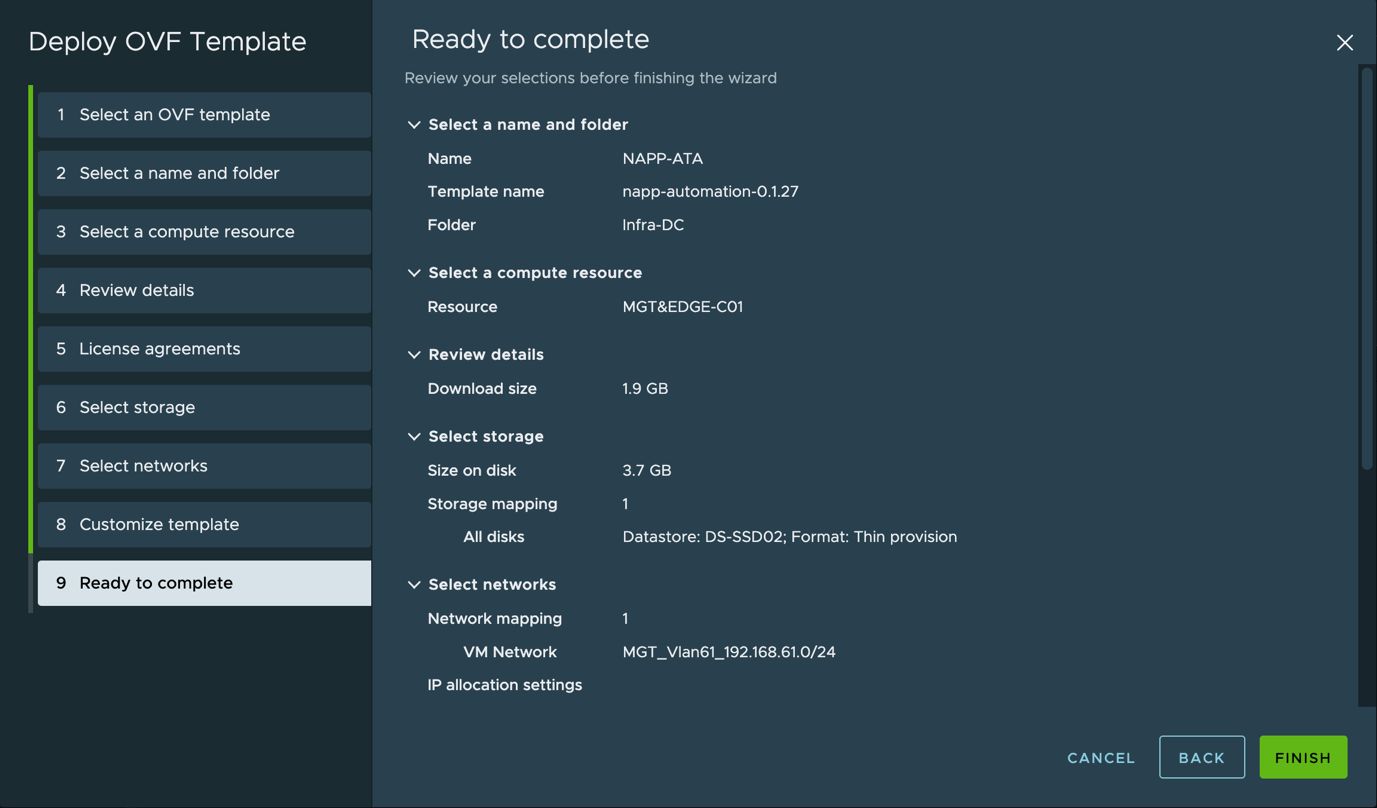

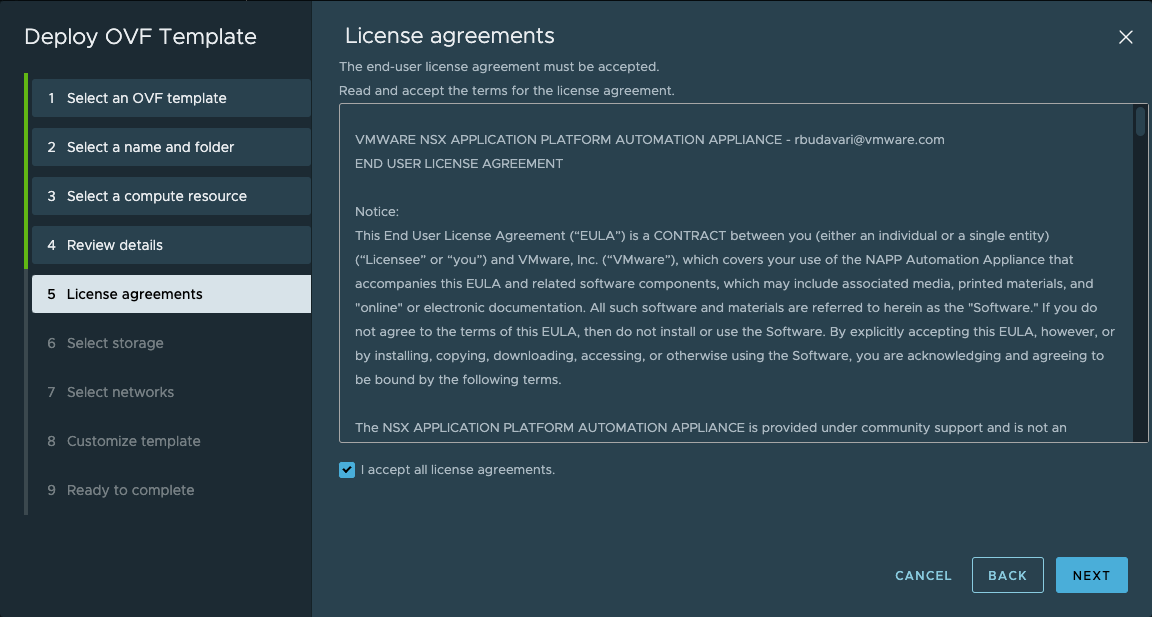

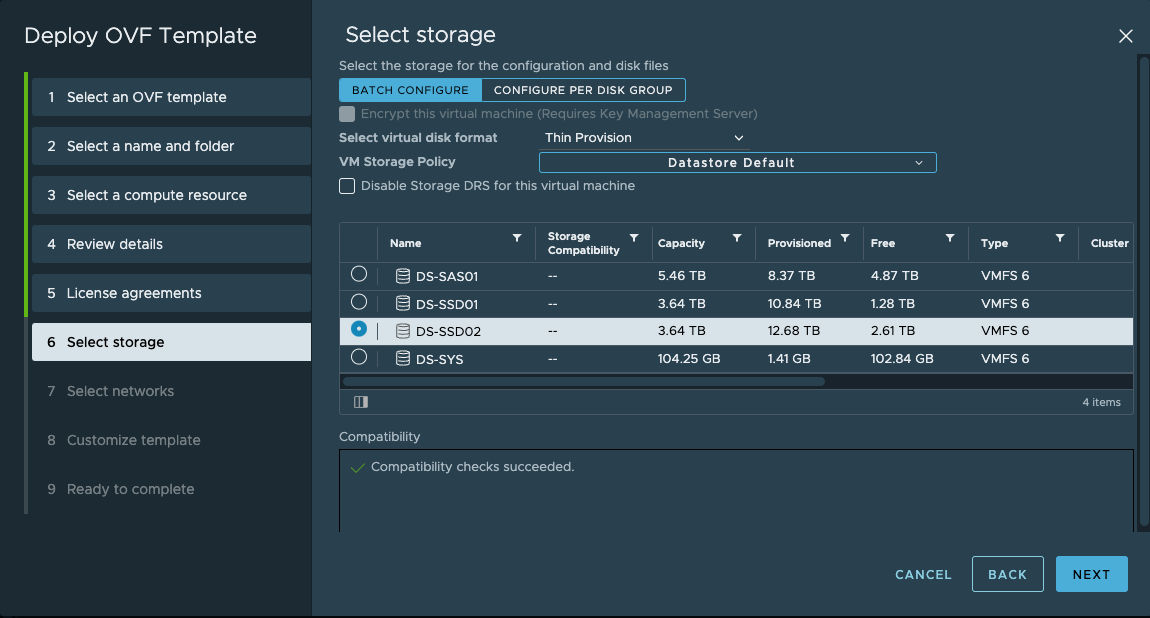

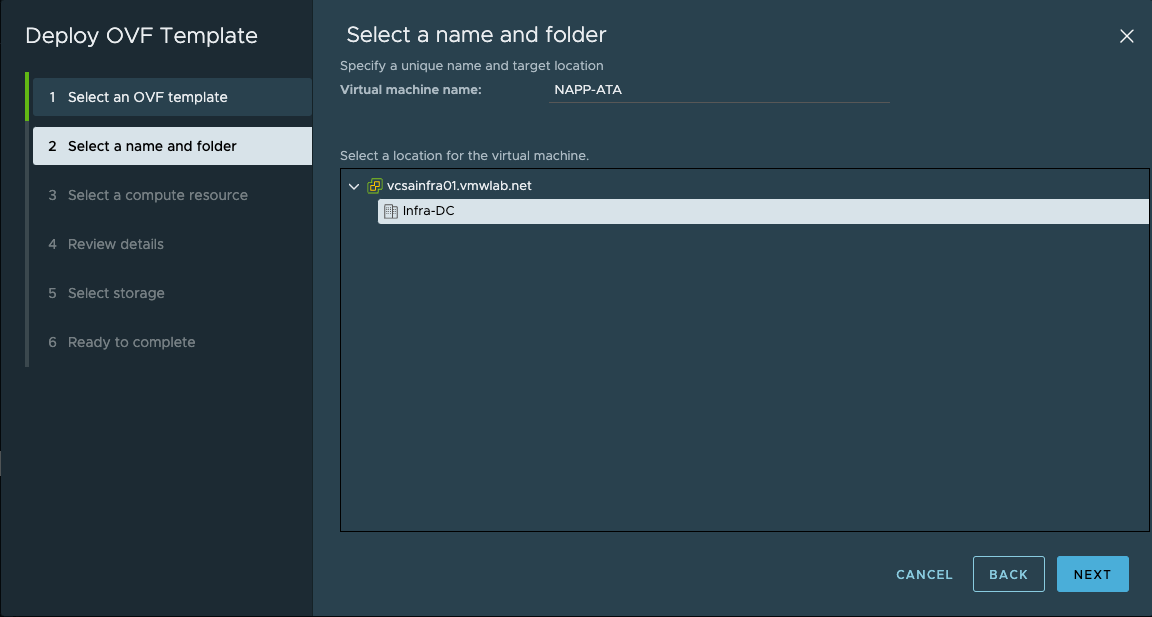

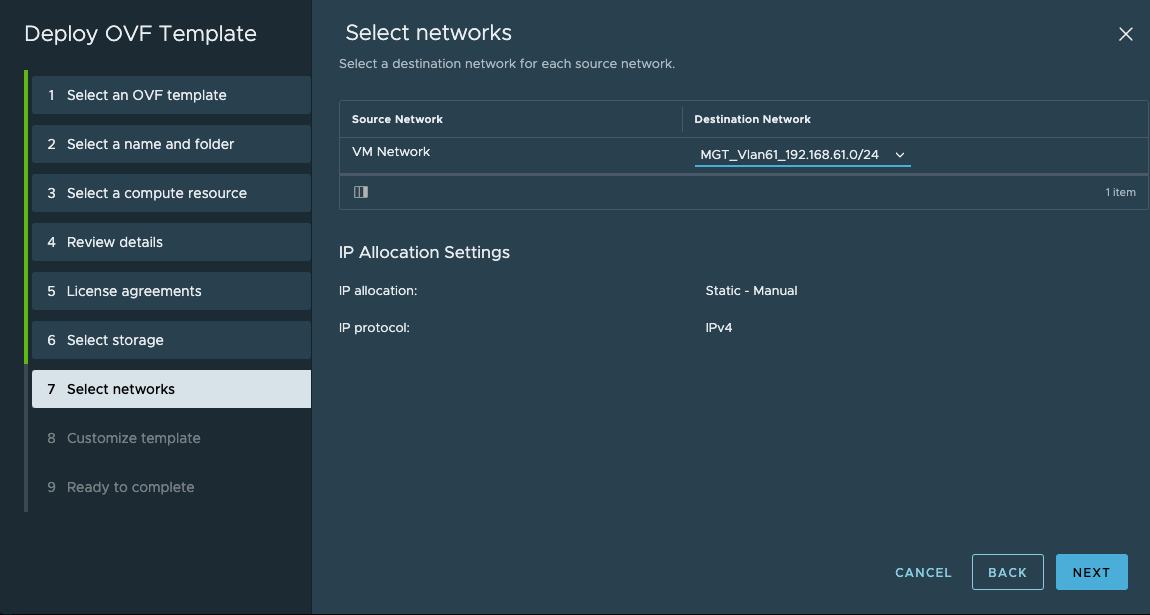

下载napp-automation-0.1.27.ova，并通过OVF模版部署。
| Note: 此处选择的VM Network网络需要与NSX-T/VCSA的管理网络以及后续部署中的Frontend网络路由可达。 与NSX-T网络可达： 其中NAPP automation 会自动以plugin的方式注册至NSX-T 与VCSA网络可达： 后续安装部署过程中，NAPP Automation Applicance会自动与VCSA交互进行一系列的自动化部署控制（包括，Supercluster部署/Context Library创建/NAPP的TKC部署） 与Frontend网络可达： 其中会自动通过NAPP Automation Applicance中的kubectl/kubectl vsphere来登录TKC的控制平面地址来进行集群操作 |

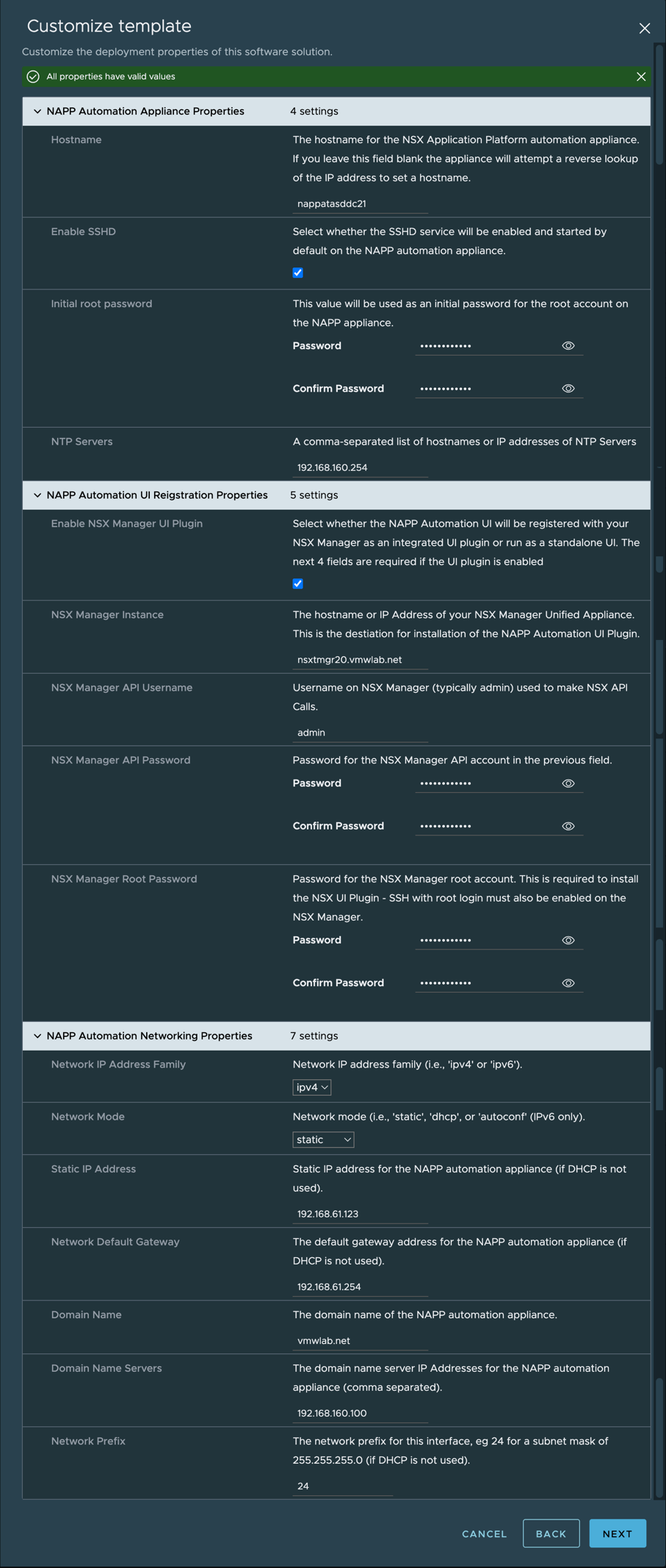

通过自定义模版输入NAPP Automation相关参数，此处的NAPP Automation静态IP地址可用于后续的图形化web界面登录。

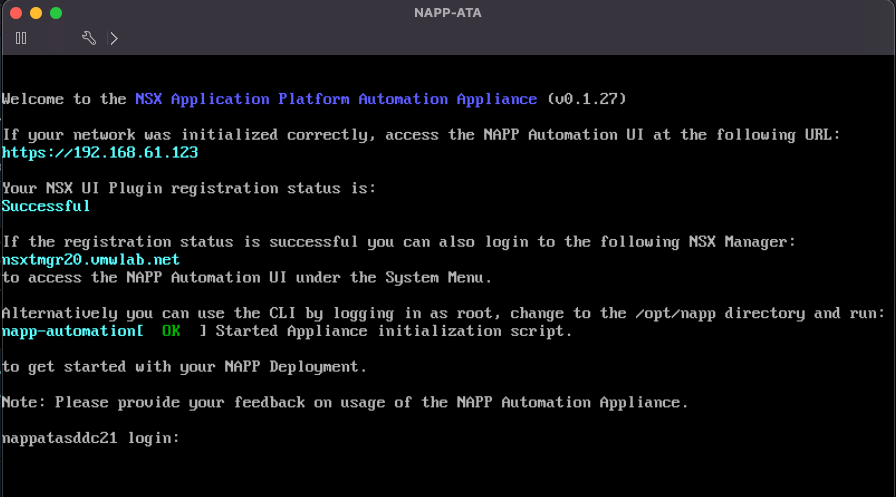

部署完成后通过console进入NAPP Automation可看到如下提示，表示部署完成且状态正常。
| Note： 如遇 NSX UI Plugin registration失败，请检查nsx-t manger的配置信息是否有误。 |
NAPP部署自动化（GUI）
第1步：通过NAPP Automation部署NAPP，目前支持图形化部署和命令行部署。本小节使用图形化部署展开介绍。

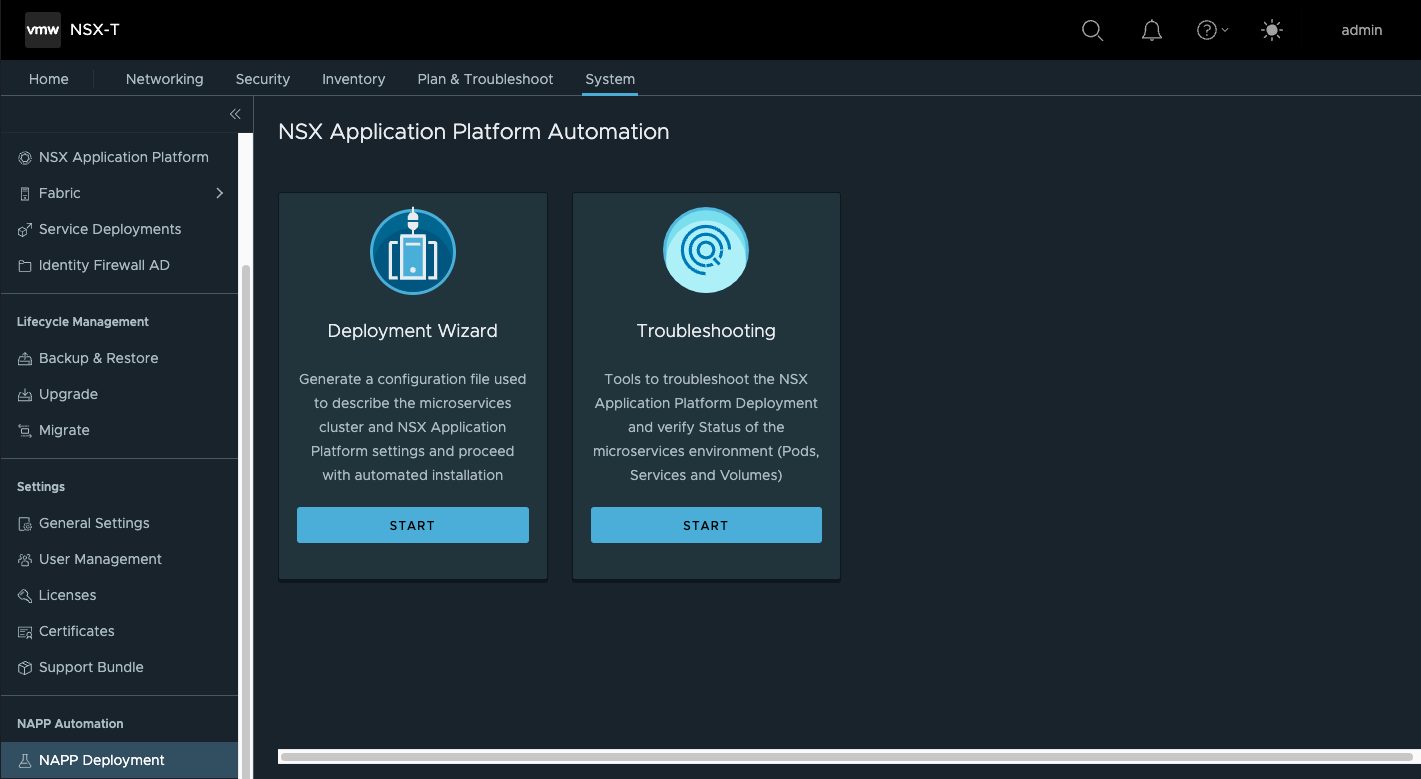

如果在之前的步骤中您将NAPP Automation通过Plugin方式注册到NSX-T Manger，那么您可以进入System>NAPP Deployment，通过向导（Deployment Wizard）开始部署。

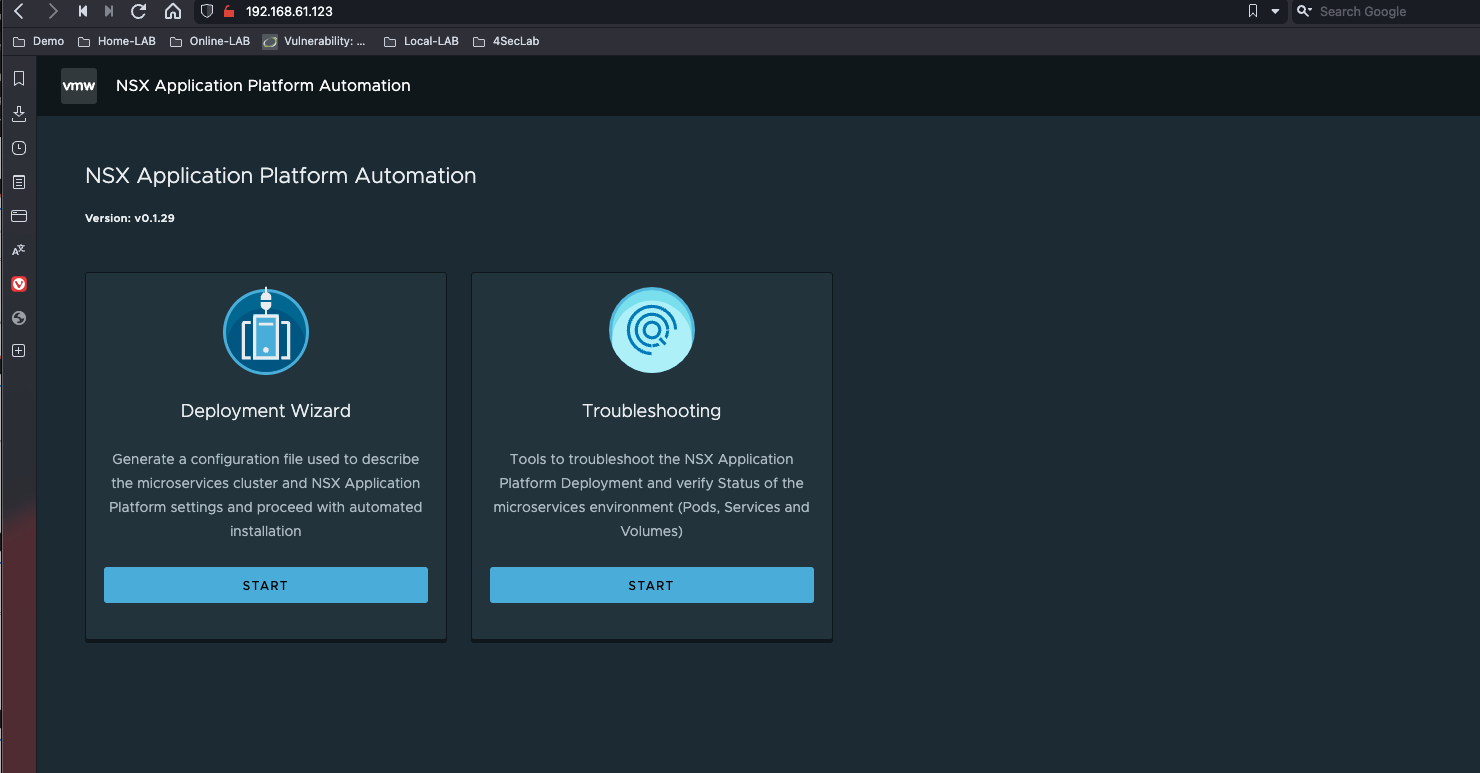

如果在之前的步骤中您未将NAPP Automation注册到NSX-T，依然可以输入部署时配置的IP地址来直接访问其页面来使用NAPP Automaiton，两者的效果一致。

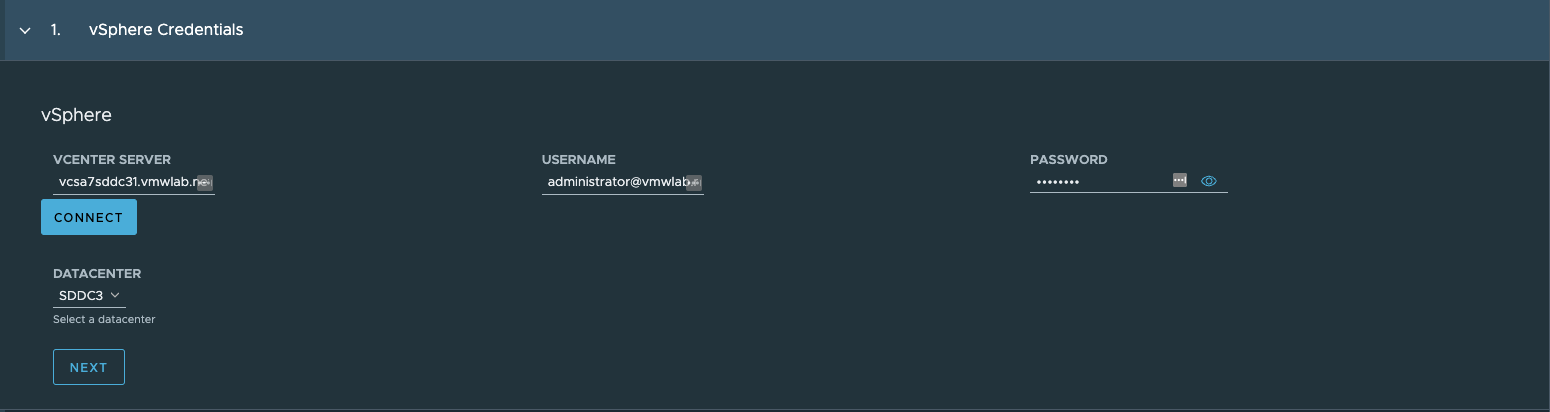

第2步：配置连接至VCSA的认证信息，点击CONNECT后验证通过，选择DATACENTER。

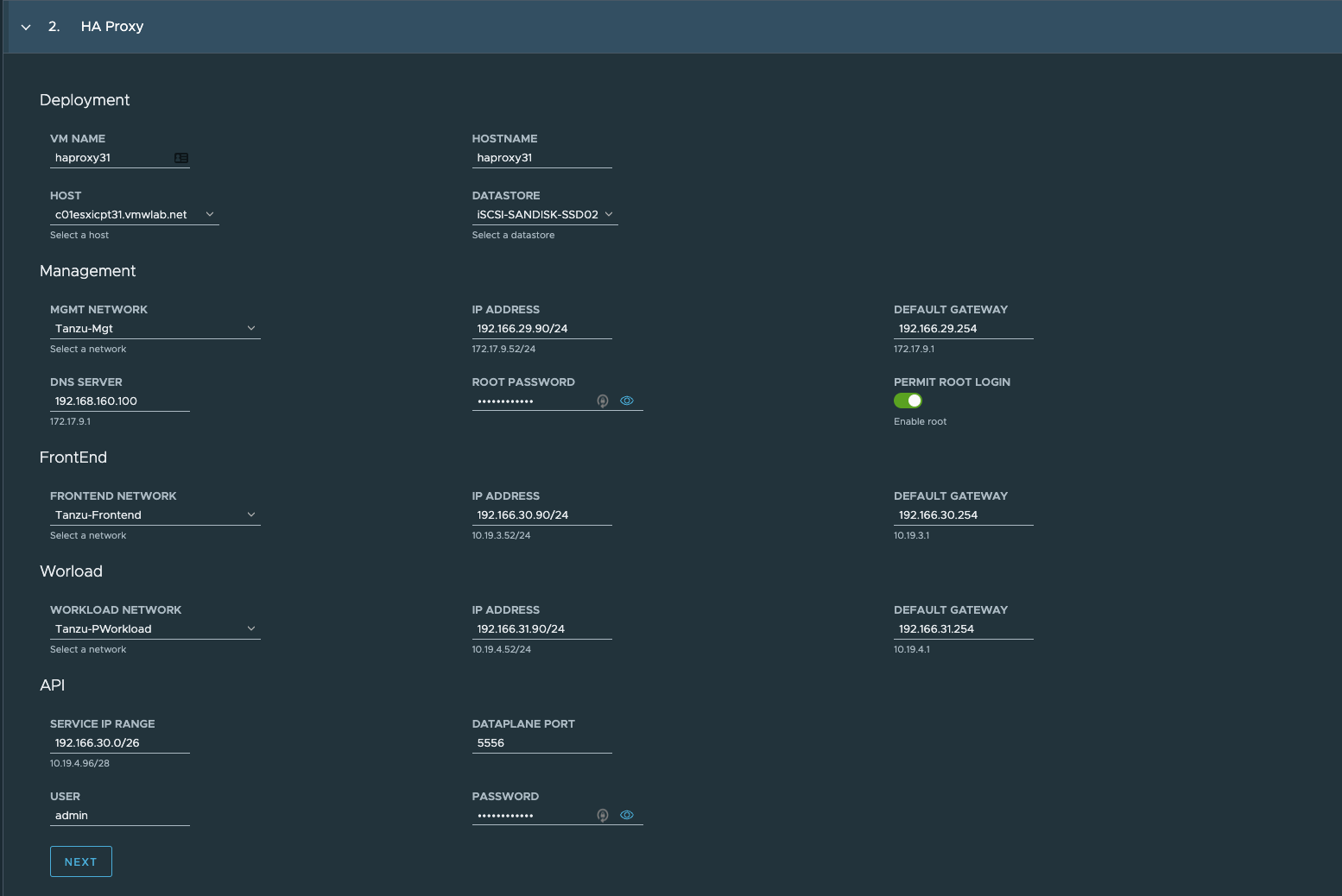

第3步：HAProxy配置部分
HAProxy关键字段解释如下：
SERVICE IP RANGE：若使用FrontEnd，那么SERVICE IP RANGE需要从FrontEnd网络中获取，此处需规避FrontEnd网关地址存在于此IP地址范围。
| 网络 | 特性 |
| MGMT NETWORK | Supervisor Cluster使用管理网络连接到 HAProxy 负载均衡器并对其进行program编程 HAProxy数据平面 API endpoint被绑定到连接管理网络的网络接口。 分配给HAProxy控制平面VM的管理IP地址必须是管理网络上的静态IP，这样Supervisor Cluster才能可靠地连接到负载均衡器API。 HAProxy VM 的缺省网关位于这个网络. DNS 查询发生在这个网络。 |
| WORKLOAD NETWORK | HAProxy控制平面VM使用工作负载网络访问Supervisor Cluster和Tanzu Kubernetes Cluster节点上的服务。 HAProxy 控制平面虚拟机通过此网络将流量转发到Supervisor Cluster和 Tanzu Kubernetes Cluster节点。 如果HAProxy控制平面VM以Default模式（两个NIC）部署，则工作负载网络必须提供用于访问load balancer services的逻辑网络。 在Default配置中，负载均衡器的VIP和Kubernetes cluster节点IP将来自该网络。它们需要被定义为网络内独立的、不重叠的范围。 注： 工作负载网络必须与管理网络位于不同的子网上。 |
| FRONTEND NETWORK | 访问集群工作负载的外部客户端（例如用户或应用）通过前端网络访问使用VIP地址的后端load balanced services。 • 只有在HAProxy 控制平面VM 部署了三个NIC 时才使用前端网络。 • 推荐用于生产安装。 • 前端网络是您公开虚拟IP 地址(VIP) 的地方。 HAProxy 将负载其流量并将其转发到适当的后端。 |

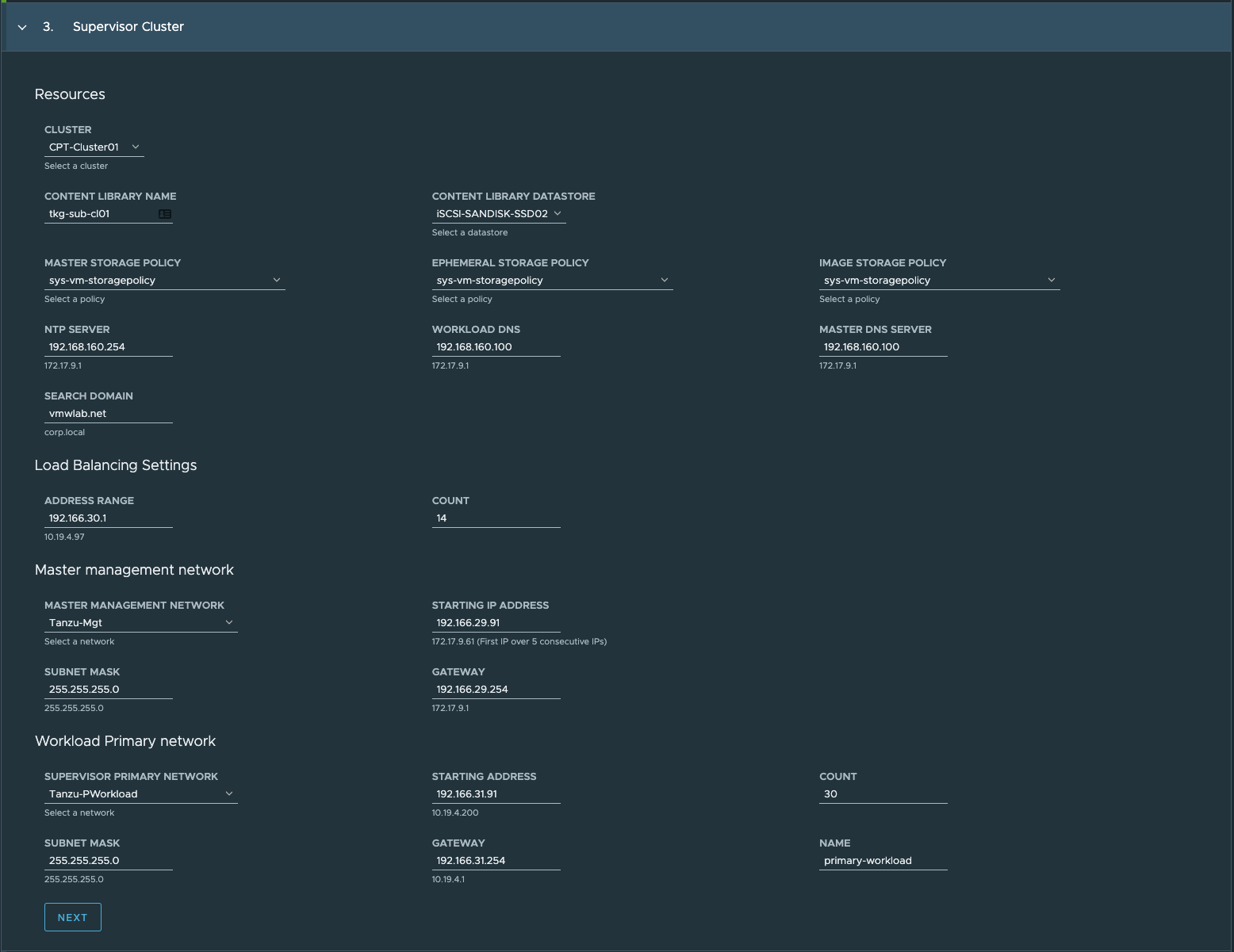

第4步：Supervisor Cluster配置部分
TKGs Supervisor Cluster关键字段解释如下
- Load Balancing Settings>ADDRESS RANGE：
需从SERVICE IP RANGE中取值。
- CONTENT LIBRARY NAME：
指定内容库名称，安装过程中会自动创建，并加载json文件在线拉取VM镜像，所以须VCSA可访问互联网。
- STORAGE POLICY：
使用准备阶段创建的存储策略，由于本次测试将Supervisor Cluster部署和Guest Cluster选择了不同的存储，所以此处选择sys-vm-storagepolicy。

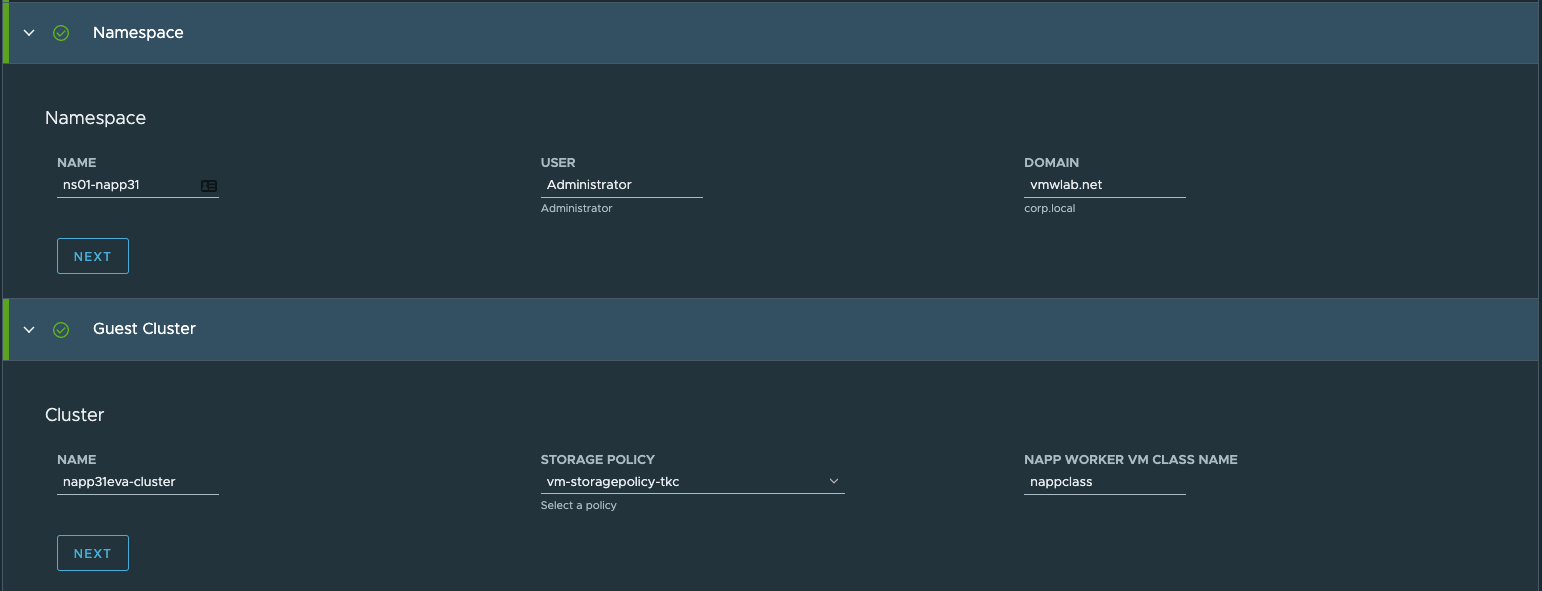

第5步：Guest Cluster配置部分
TKC相关信息录入，关键字段解释如下
- Namespace:最终承载NAPP的TKC Cluster集群所在的命名空间
- Gluster>NAME:最终承载NAPP的TKC Cluster集群名称

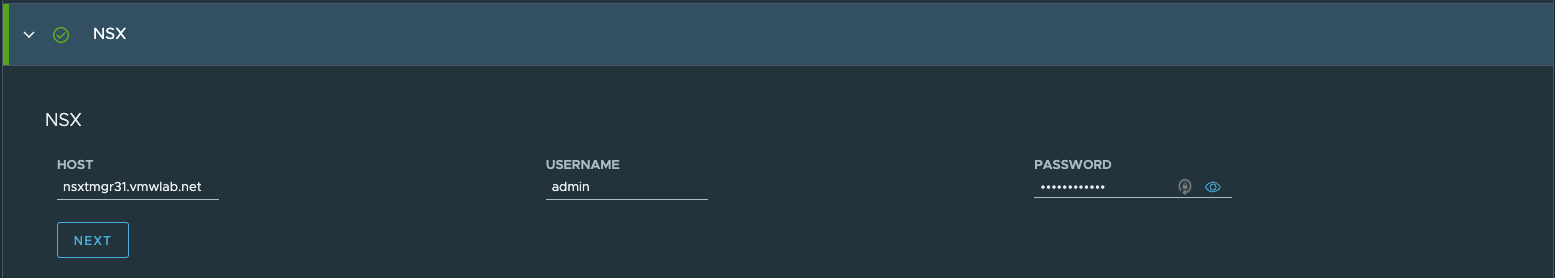

第6步：NSX>HOST/USERNAME/PASSWORD：输入所对接的NSX-T Manager 相关信息

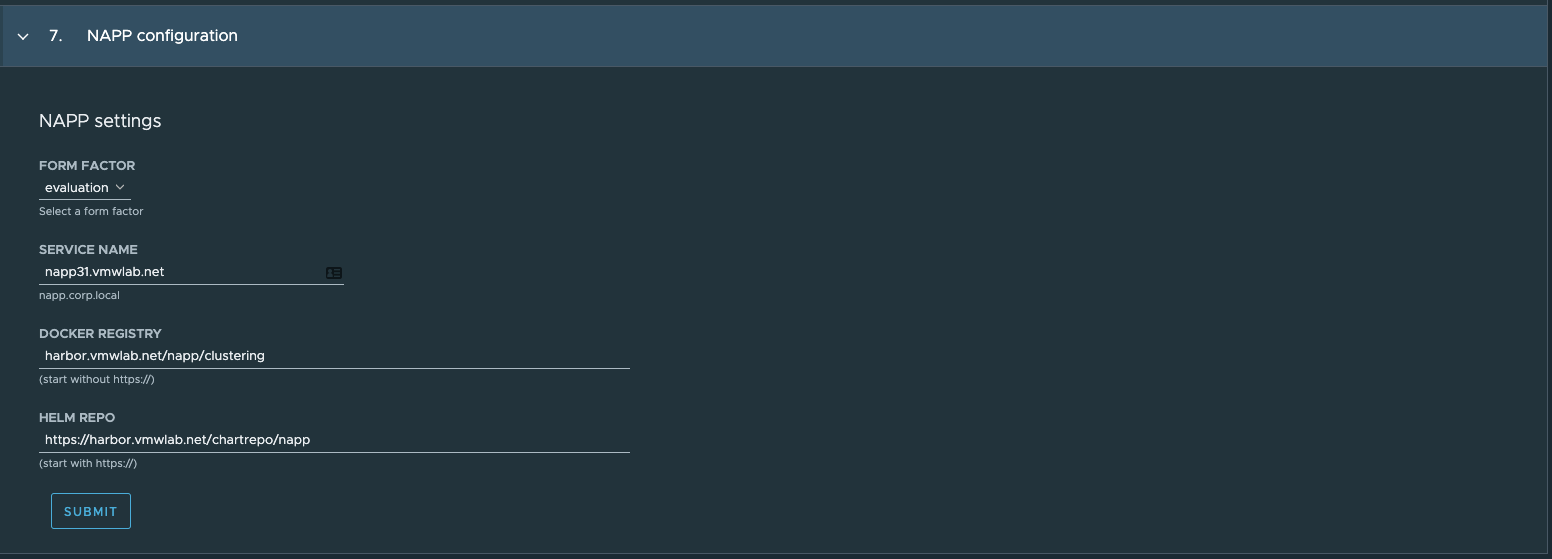

第7步：NAPP configuration > FROM FACTOR：根据实际需求选择相应的NAPP规格

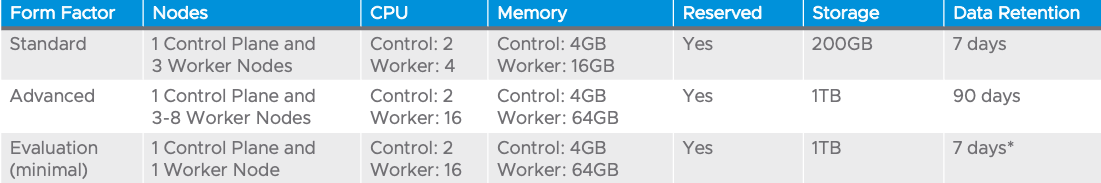

如下列出了不同规格对硬件资源的需求。由于资源有限，本次测试以Evaluation规格为例
对于Docker/HELM仓库的选择，可以使用online仓库，也可以使用自建仓库，本文不对自建仓库的基础搭建进行介绍，只对使用自建镜像仓库后，NAPP自动化部署所需的注意点进行阐述，详细信息请参见附录部分。
如果使用Online仓库，信息如下：
Helm Repository
Docker Registry
projects.registry.vmware.com/nsx_application_platform/clustering

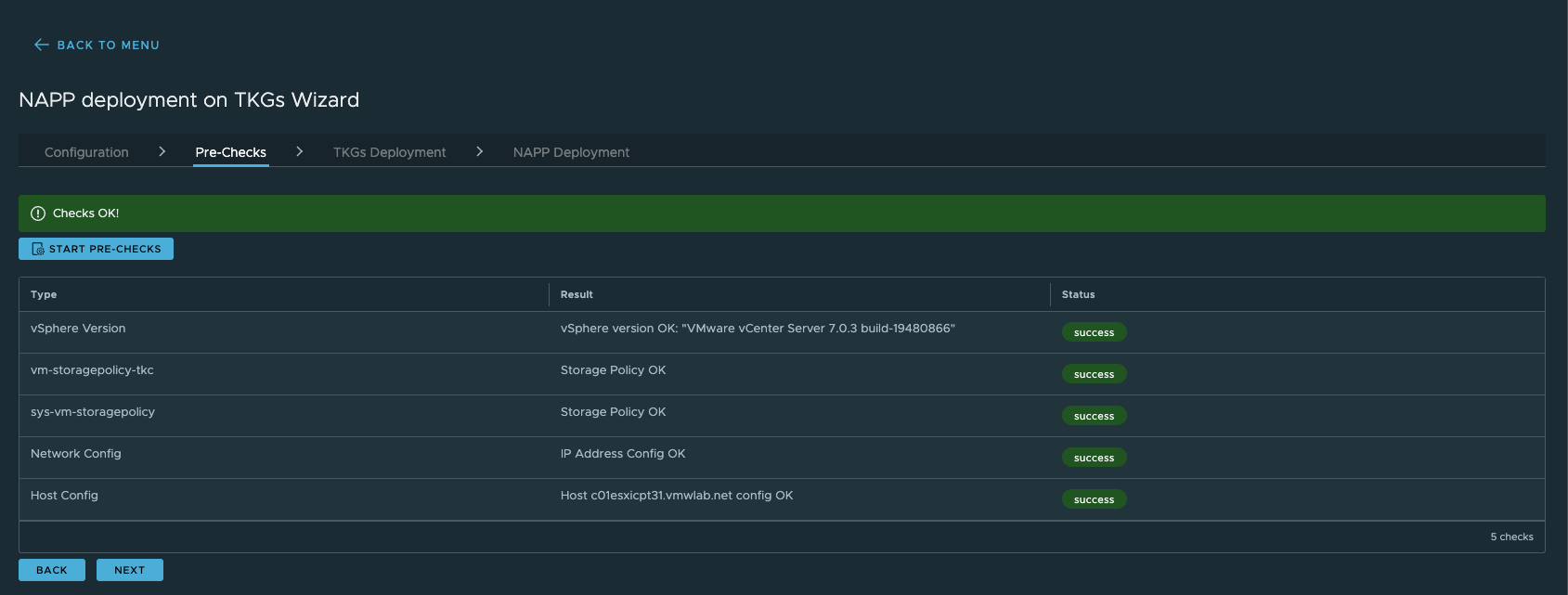

第8步：提交完所有录入信息后，正式进入自动化安装部署预检查阶段，点击START PRE-CHECKS。
| Note： 如果参数录入环节时间较长，可能导致此步骤检查超时，请后退（BACK）后重新返回此步骤。 |
第8步：提交完所有录入信息后，正式进入自动化安装部署TKGs Deployment阶段
| Note： 此阶段根据网络情况，可能需要较长的时间，因为此阶段会自动创建订阅类型的Context Libraries，并在线拉取image。目前官方提供的库里有29个image，接近115G，只有全部拉取完成后才进行此阶段中Create Guest Cluster环节的创建。“Coffee Time” |
Deploy HA Proxy为Success状态后，在VCSA上自动以ova方式部署版本为0.2.0的haproxy虚拟机，并自动启动
Wait for Certificate为Success状态后，自动从Haproxy获取证书用于后续Tanzu自动安装时自动加载

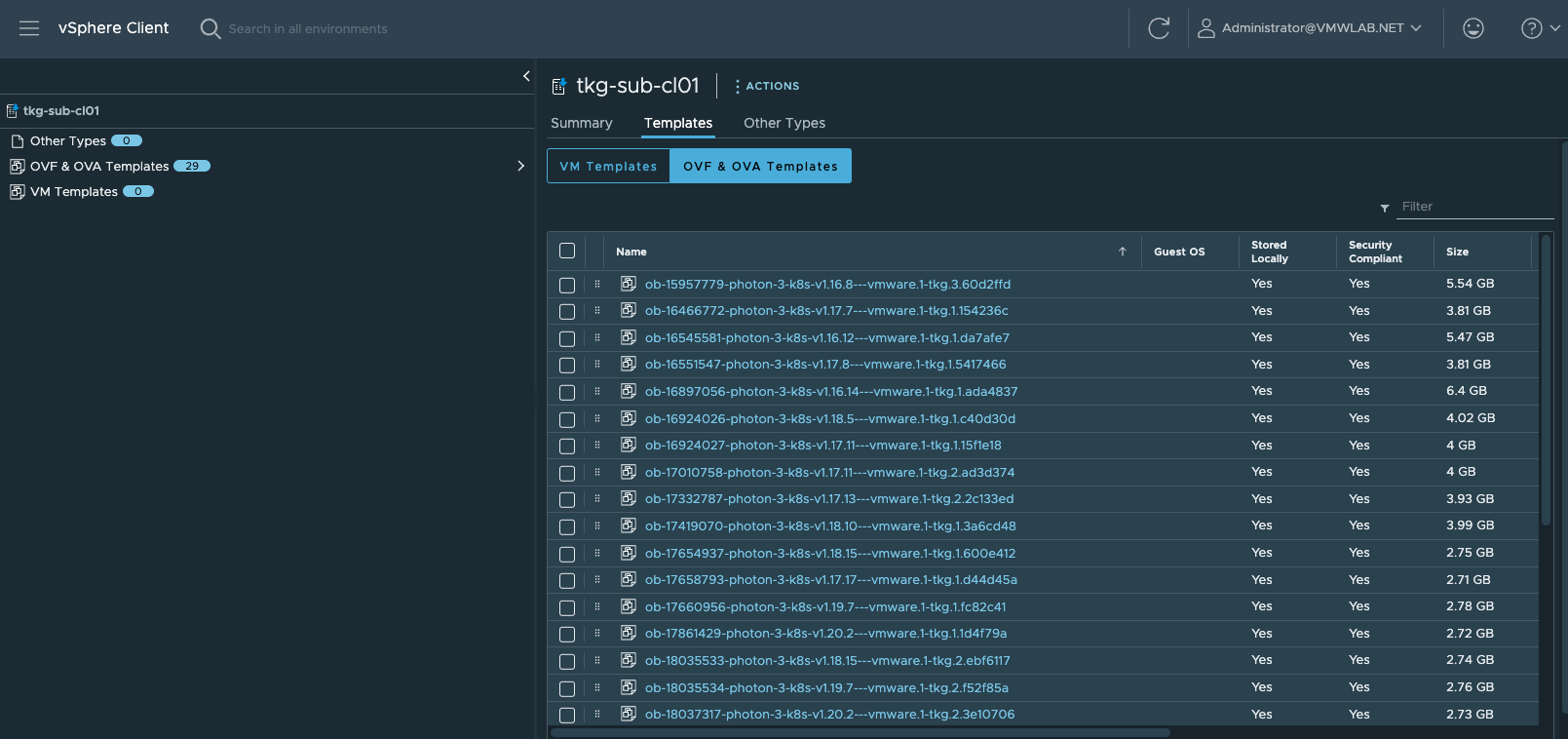

Create Content Library为Success状态后，在VCSA上会自动创建订阅类型的Content Library。但此时所有image并未同步下载完成。

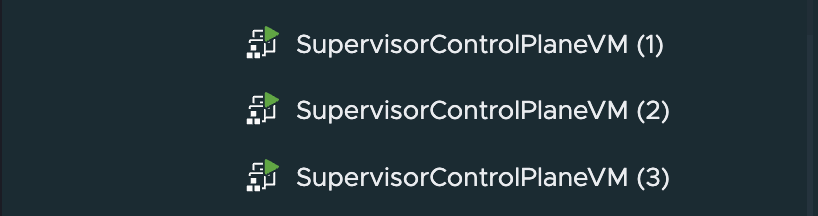

Activate TKGs Supervisor Cluster为Success状态后，在VCSA上会自动创建完成TKGs的Supervisor Cluster。

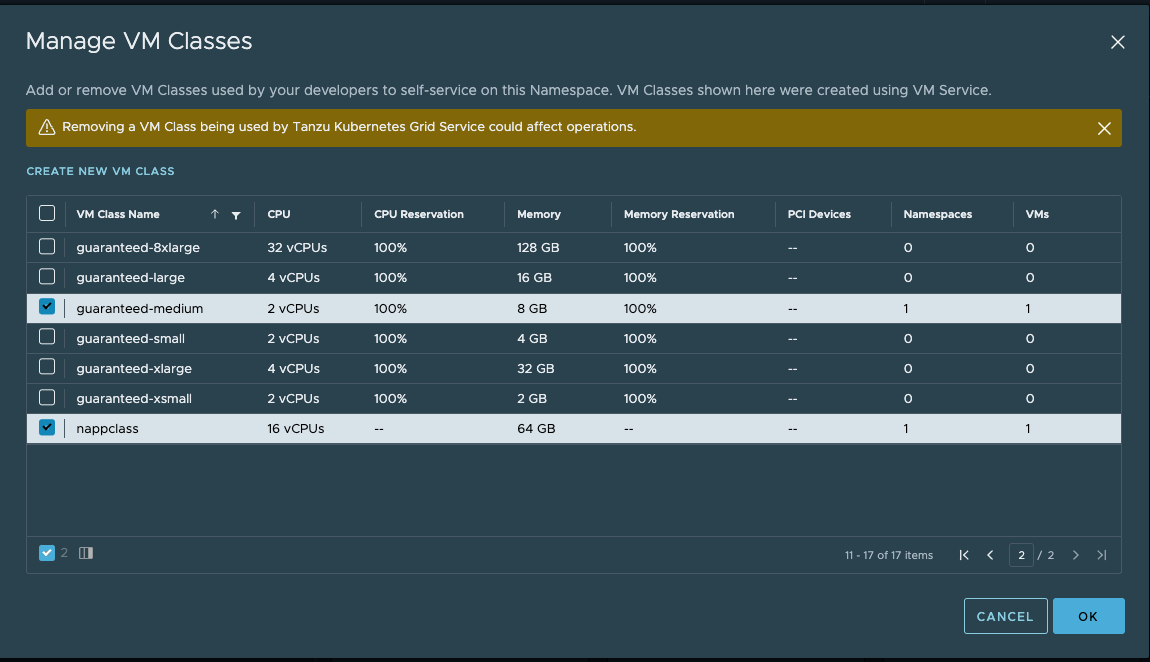

Create Virtual Machine Classes为Success状态后，可在VCSA中查看到有nappclass的VM Classes创建，用于后续的Guest Cluster的workload node创建。

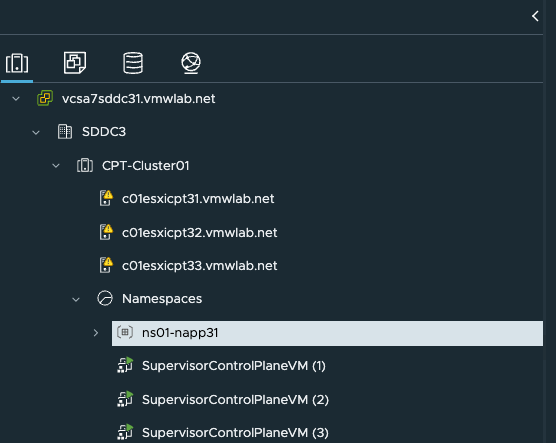

Create Namespace为Success状态后，在VCSA上会自动创建名为ns01-napp31的NameSpace。

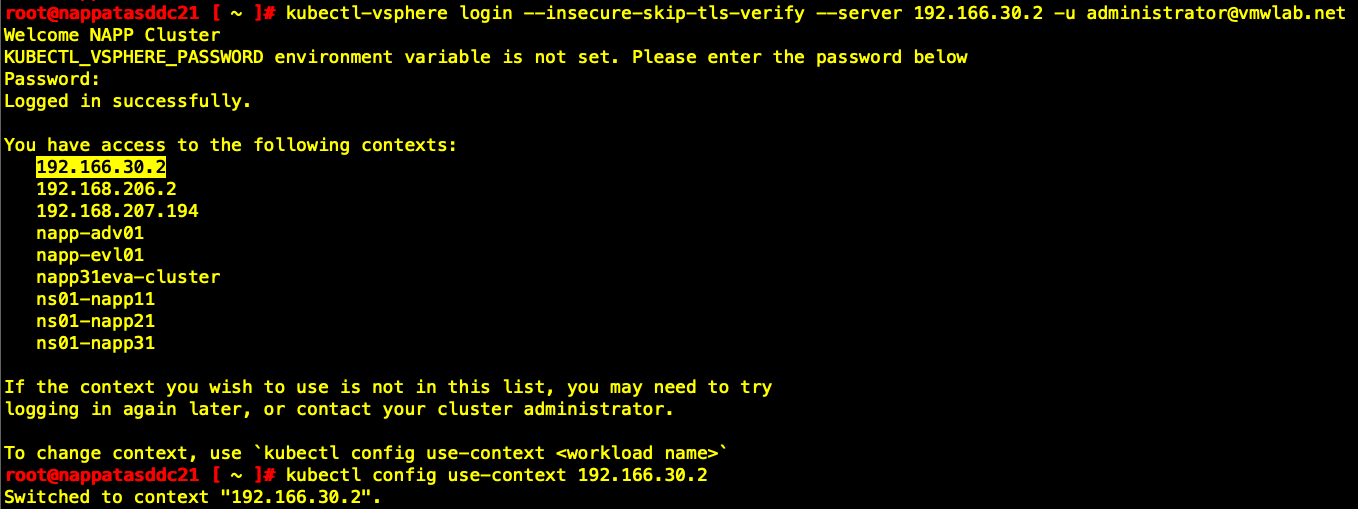

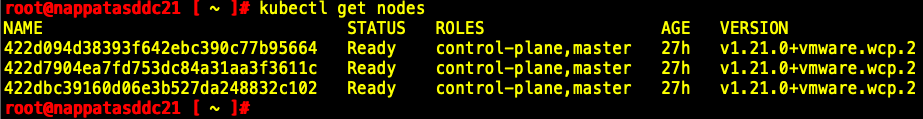

Login to TKGs为Success状态后，可在NAPP Automation虚拟机中使用kubectl命令查看当前TKGs集群状态。

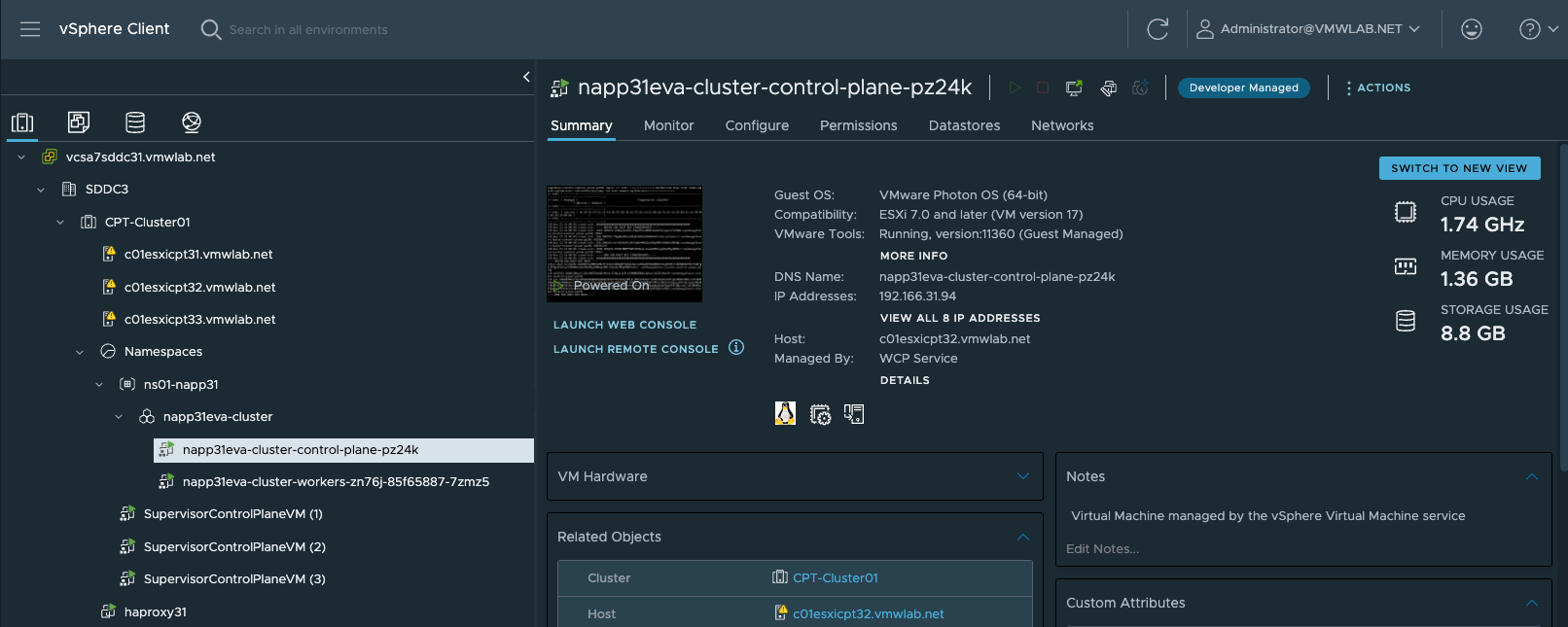

Create Guest Cluster为Success状态后，可在VCSA中看到Guest Cluster已经部署成功

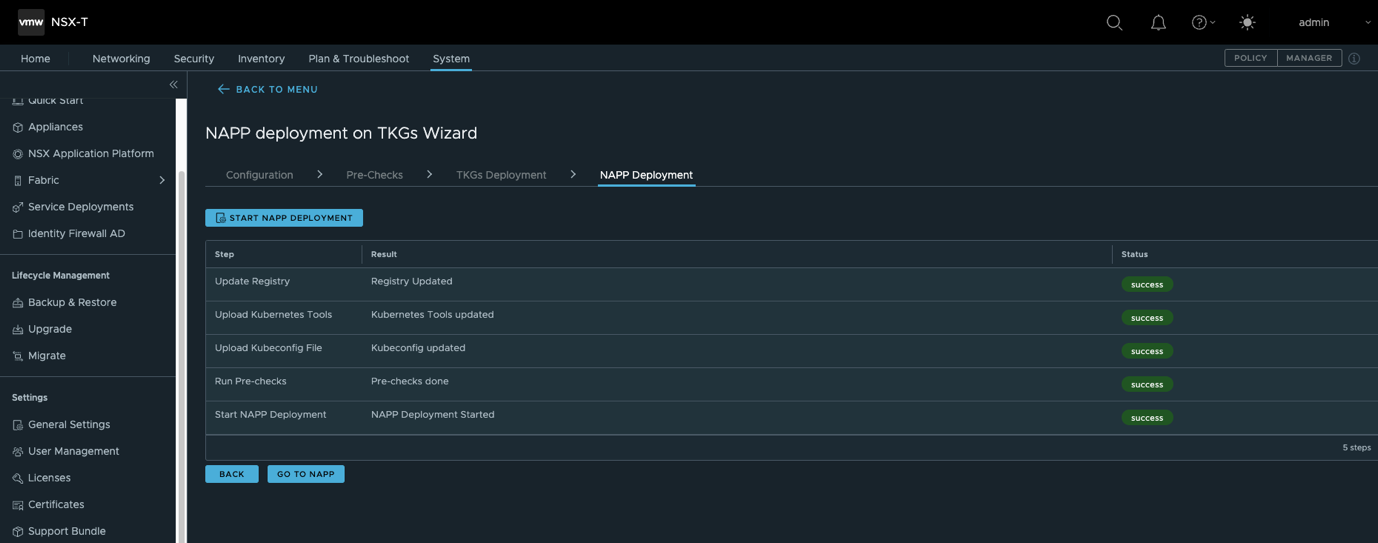

第9步：提交完所有录入信息后，正式进入自动化安装部署NAPP Deployment阶段，点击START NAPP DEPLOYMENT，进行安装前检查后，正式开始自动化部署NAPP。

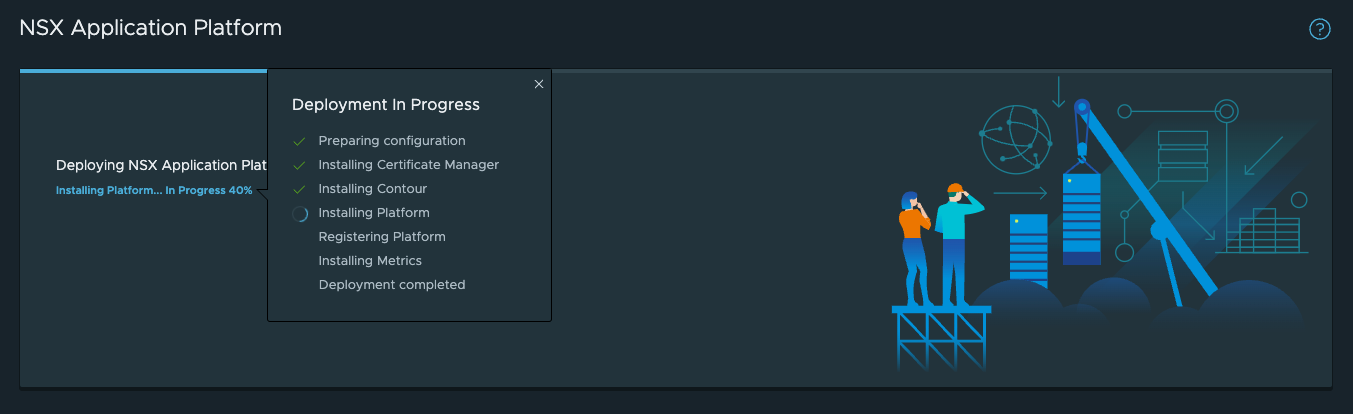

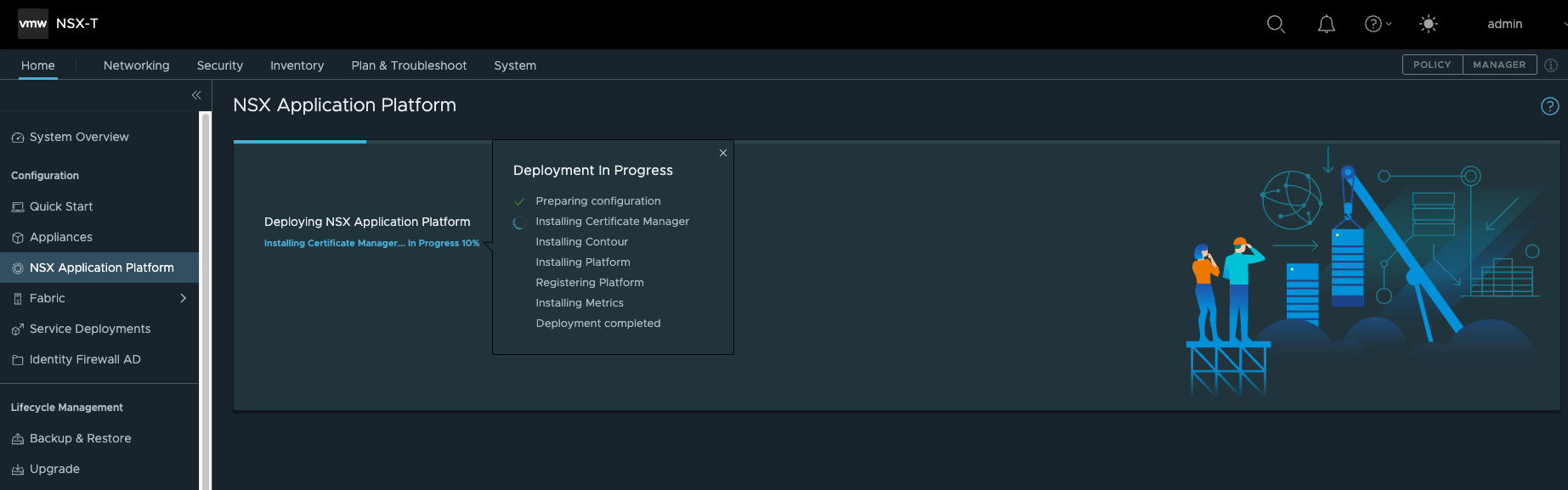

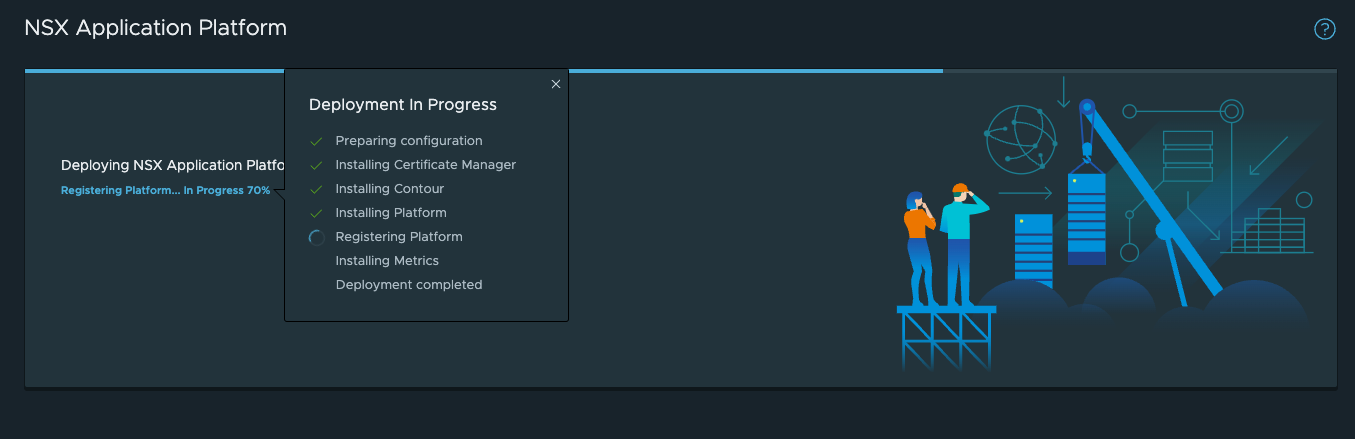

第10步：GO TO NAPP后进入NAPP部署页面，可通过点击百分比查看当前安装部署处于哪个环节。

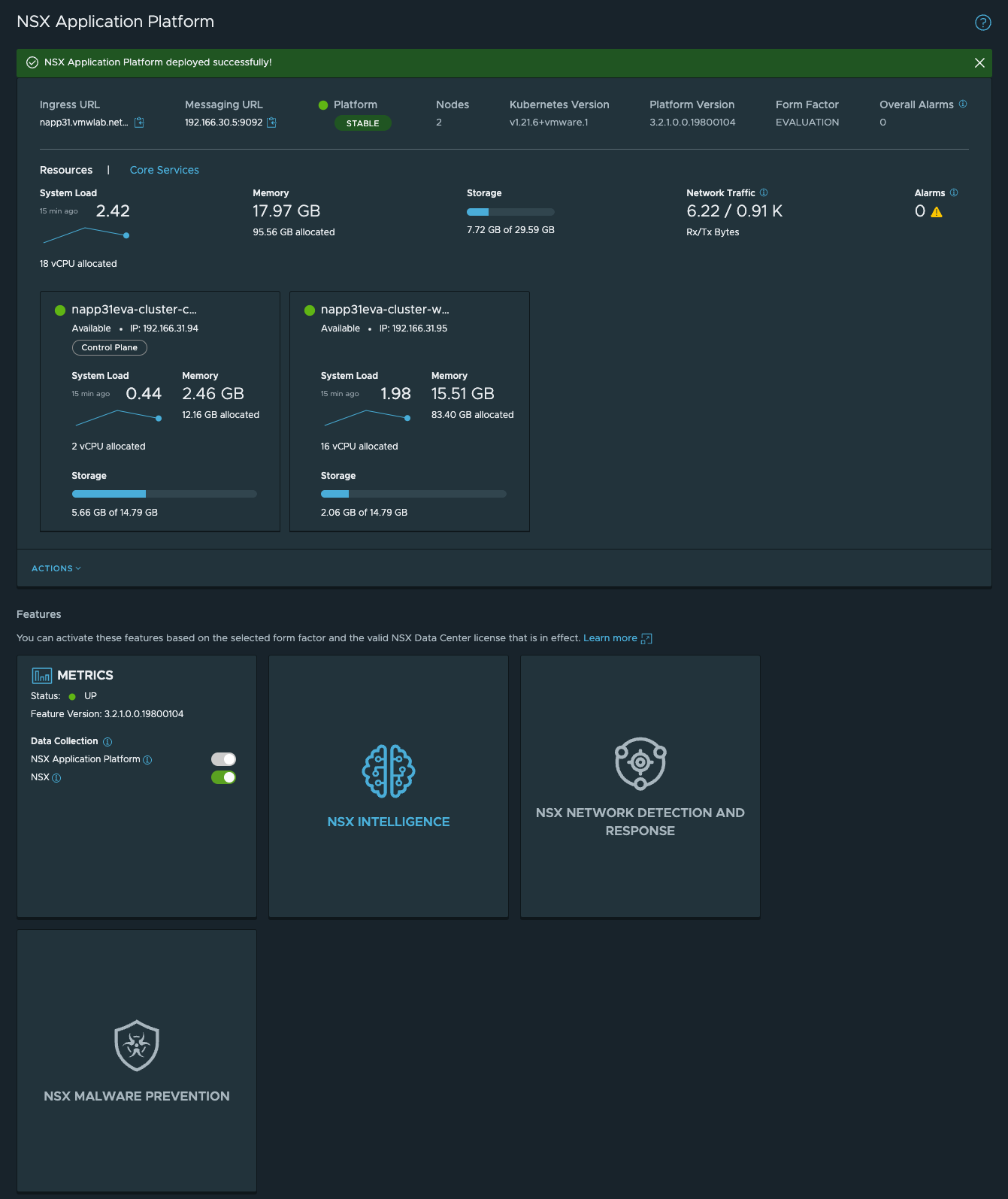

第11步：最终部署成功如下图所示。

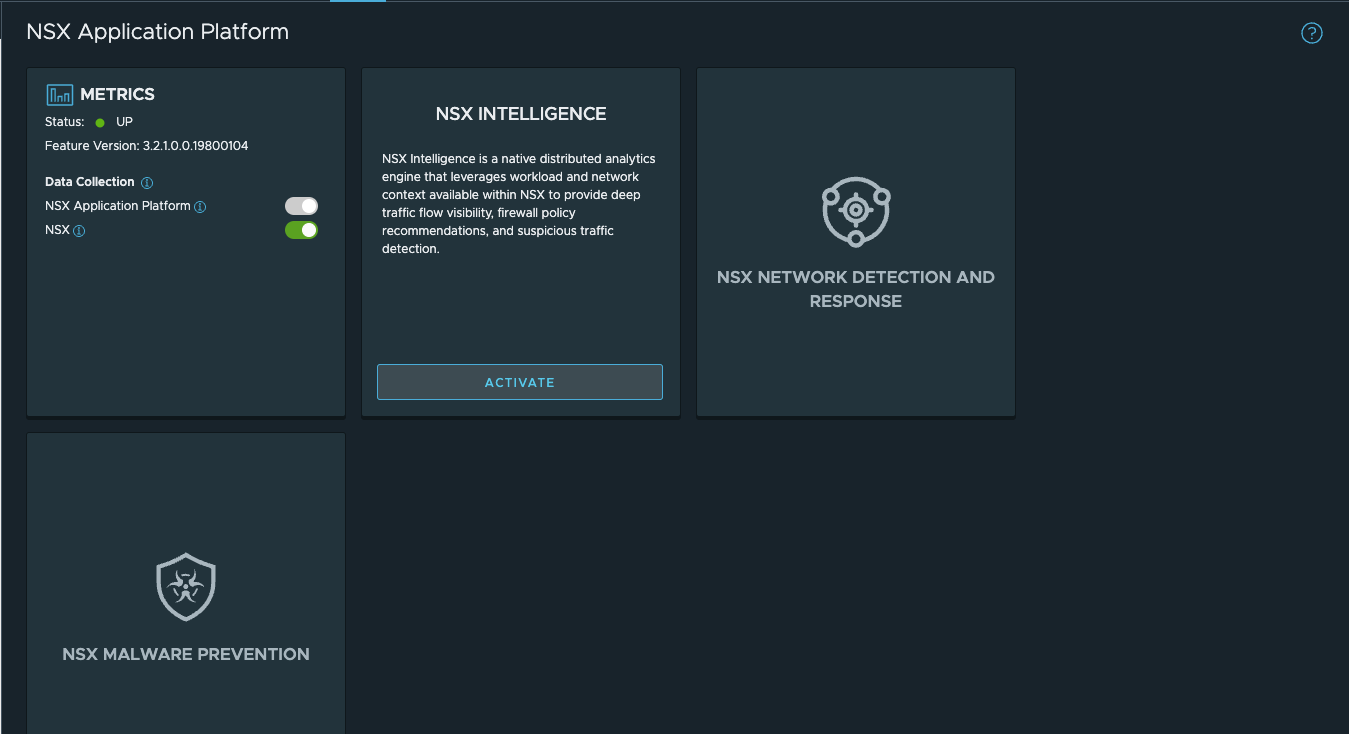

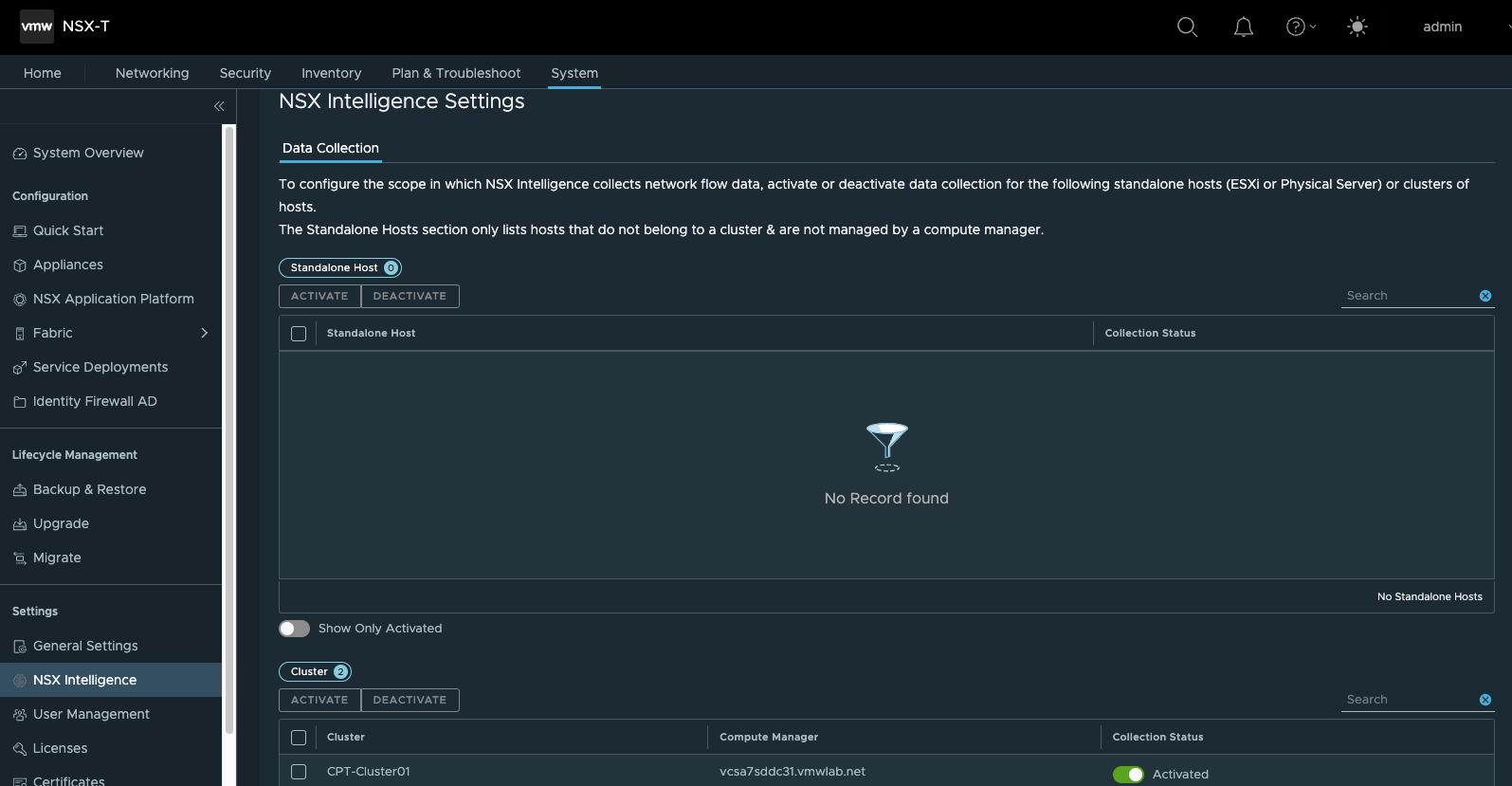

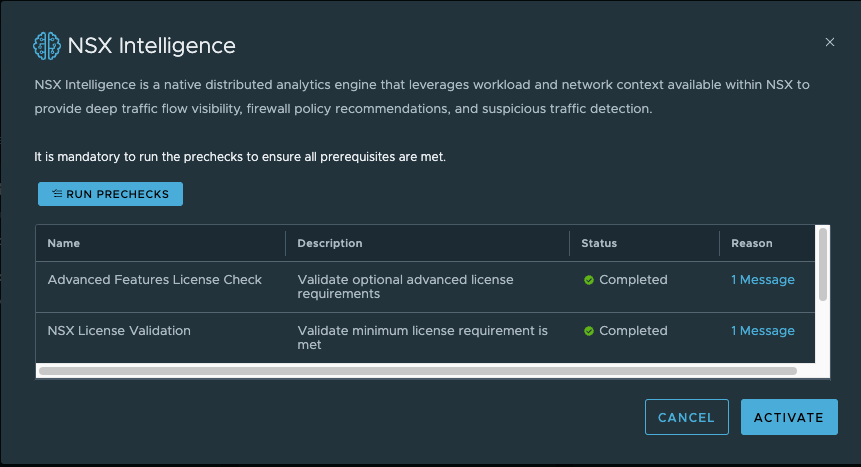

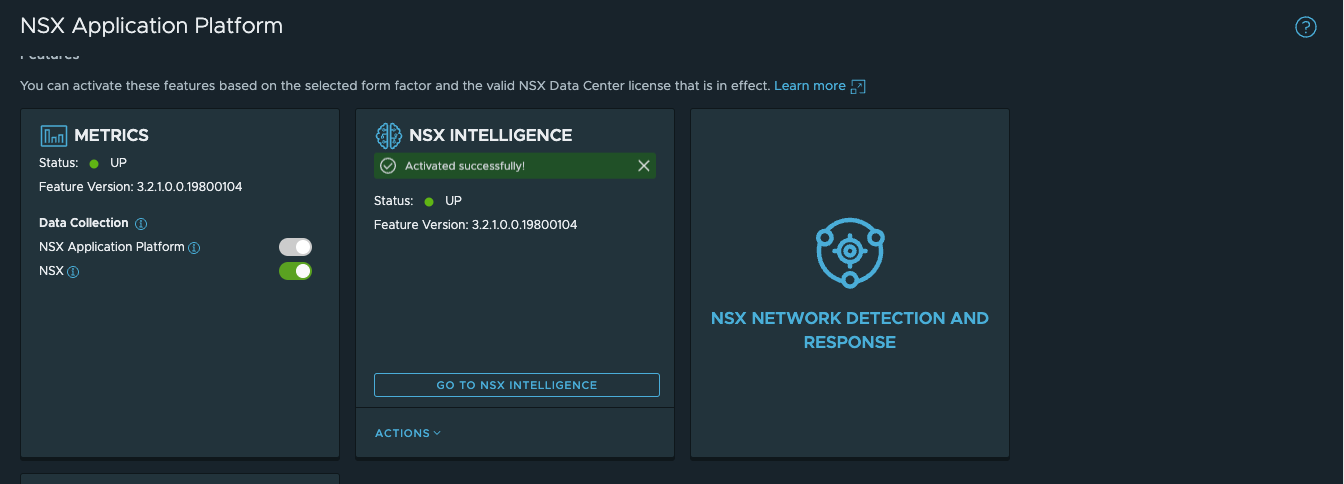

第12步：使能NSX Intelligence功能
可针对集群级别或主机级别为颗粒度来使能NSX Intelligence
第13步：检查部署情况
在napp automation虚拟机上使用kubectl命令检查相关pod状态

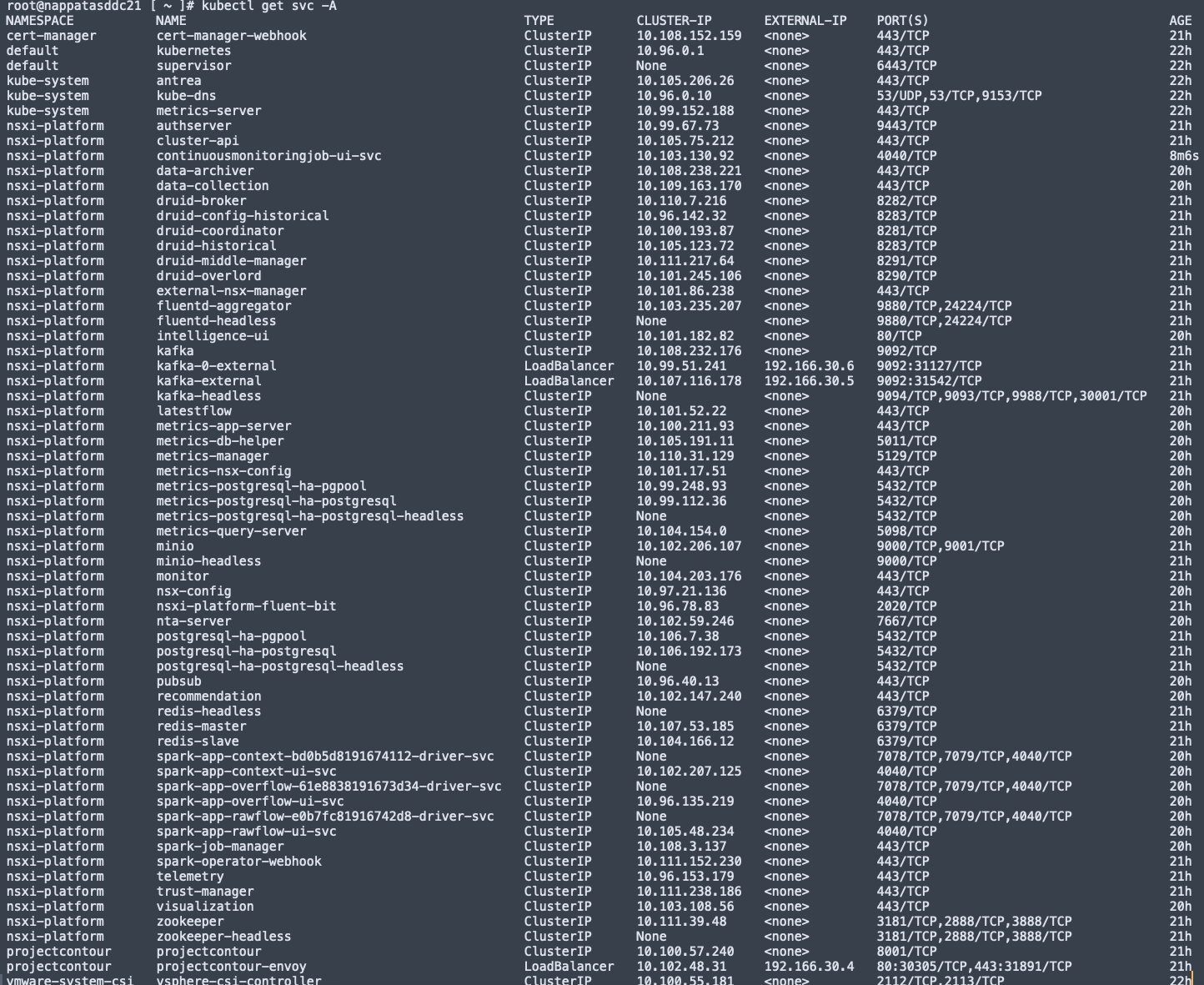

在napp automation虚拟机上使用kubectl命令检查相关service状态
NAPP部署自动化（CLI）
第1步:产生配置文件
通过SSH登录NAPP Automation Applicance，输入命令如下
| cd /opt/napp ./napp-automation init |
第2步：修改配置文件参数
编写config.yml，具体参数信息含义与GUI配置一致，这里不再赘述。
| cd /opt/napp vi config.yml |
| Note： 本小结旨在介绍CLI安装步骤，实际地址规划与通过GUI安装非相同环境，所以具体参数信息并不与GUI部署章节一致，请知悉。 |

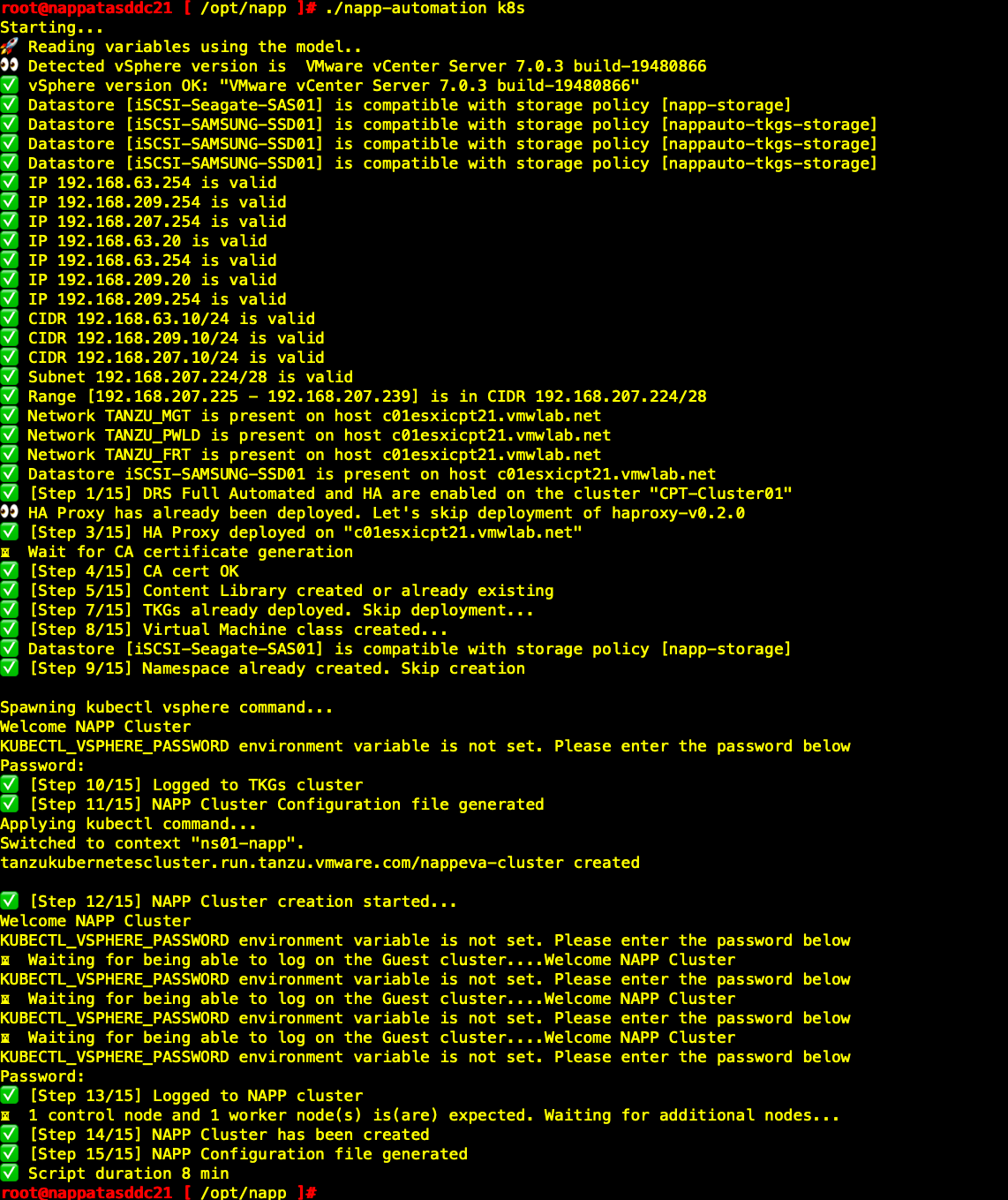

第3步：进行tanzu with vsphere安装，并自动部署guest cluster。
| ./napp-automation k8s |
第4步：进行NAPP自动化部署
| ./napp-automation napp |
第5步：查看NAPP部署情况
总结
通过使用NAPP Automation工具，可以大幅简化相对复杂的NAPP部署上线，在以往的部署当中需要手工准备Tanzu平台以及K8S集群等等一些列的基础环境，NAPP Automation工具使得这些准备工作以及NAPP本身的部署完全自动化，减少了运维人员的时间成本，让其有更多的时间聚焦于平台之上高级功能的使用。
附录
版本BUG修复

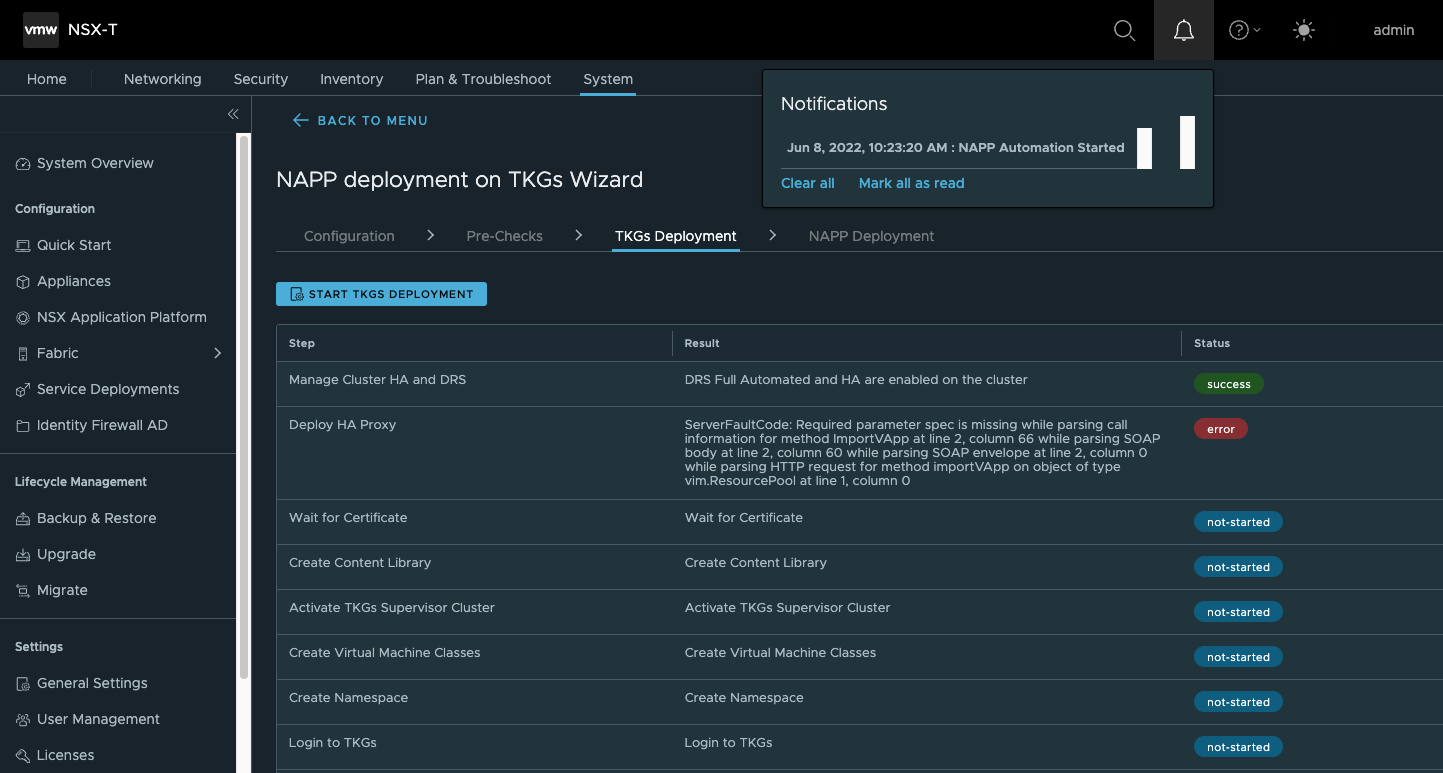

目前发布的NAPP Automation v0.1.27版本中存在bug（如下图所示），会在接下来发布的最新版本中得到修复。
如使用当前发布版本进行NAPP自动化部署，请执行如下操作来解决bug问题
第1步：通过SSH登录NAPP Automation VM执行如下命令
| systemctl stop napp-automation.service |
第2步：下载如下文件，上传至/opt/napp目录替换原始napp-automation文件
第3步：修改新上传的napp-automation文件权限
| chmod 750 napp-automation |
第4步：更改kubectl-vsphere和kubectl文件目录
| cd /opt/napp/ mv kubectl-vsphere /usr/local/bin/kubectl-vsphere mv kubectl /usr/local/bin/kubectl |
#5 重新启动napp-automation服务
| systemctl start napp-automation.service |
#6查看当前napp-automation版本，已经变为v0.1.29。
| cd /opt/napp/ ./napp-automation version |
使用自建HARBOR仓库注意事项
由于NAPP安装镜像包接近12GB，通过VMware在线仓库拉取较慢，所以可以使用本地仓库，但NAPP安装使用了HTTPS，所以自建HARBOR仓库需要预先创建自签名证书，并在NSX-T Manger以及TKGs中加载，证书加载步骤如下。
第1步：为NSX-T Manger加载HARBOR根证书。
通过ssh使用root账户登录NSX-T Manger
| cd /usr/local/share/ca-certificates/ |
将已经创建好的根证书拷贝至此
更新证书
| update-ca-certificates |
第2步：为Tanzu加载证书。
通过如下命令获取HARBOR证书文件
| openssl s_client -connect harbor.vmwlab.net:443 |

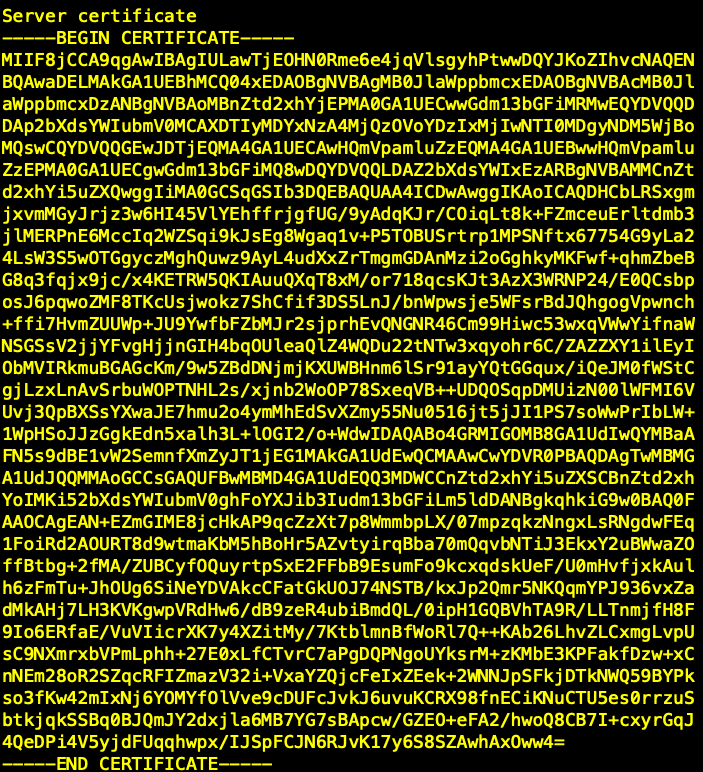

将显示信息中的如下内容复制至临时的记事本文件
对上述内容转换为BASE64编码，可使用在线转码工具完成。然后登录Supervisor Cluster集群.
在defaultCNI: antrea下添加如下图所示内容,其中data部分为上一步骤中转换后的BASE64编码，Name名称可任意。
| kubectl edit TkgServiceConfiguration |
| Note： 如果使用NAPP Automation自动化部署，需要在VCSA中观察当Supervisor Cluster部署成功后，还未开始部署TKC之前进行修改，否则对以创建集群无法即时生效。如果在TKC集群创建后修改，详细信息请参阅官方文档 https://docs.vmware.com/en/VMware-vSphere/7.0/vmware-vsphere-with-tanzu/GUID-376FCCD1-7743-4202-ACCA-56F214B6892F.html |
NAPP 3.2.1部署注意事项
目前NAPP Automation自动化部署GUI界面下不支持NAPP版本修改， NAPP缺省部署版本为3.2.0，且截止本文档编写时，在线官方HELM/Docker仓库还未提供NAPP 3.2.1镜像。所以如果要自动化部署NAPP 3.2.1需修改config.yml以及使用自建仓库。

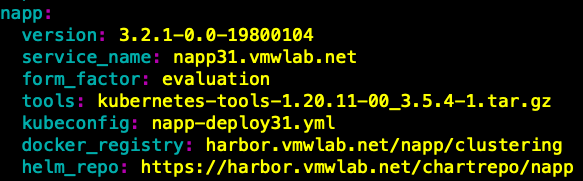

通过修改config.yml中napp section，实现3.2.1版本的napp安装
Service Name FQDN配置

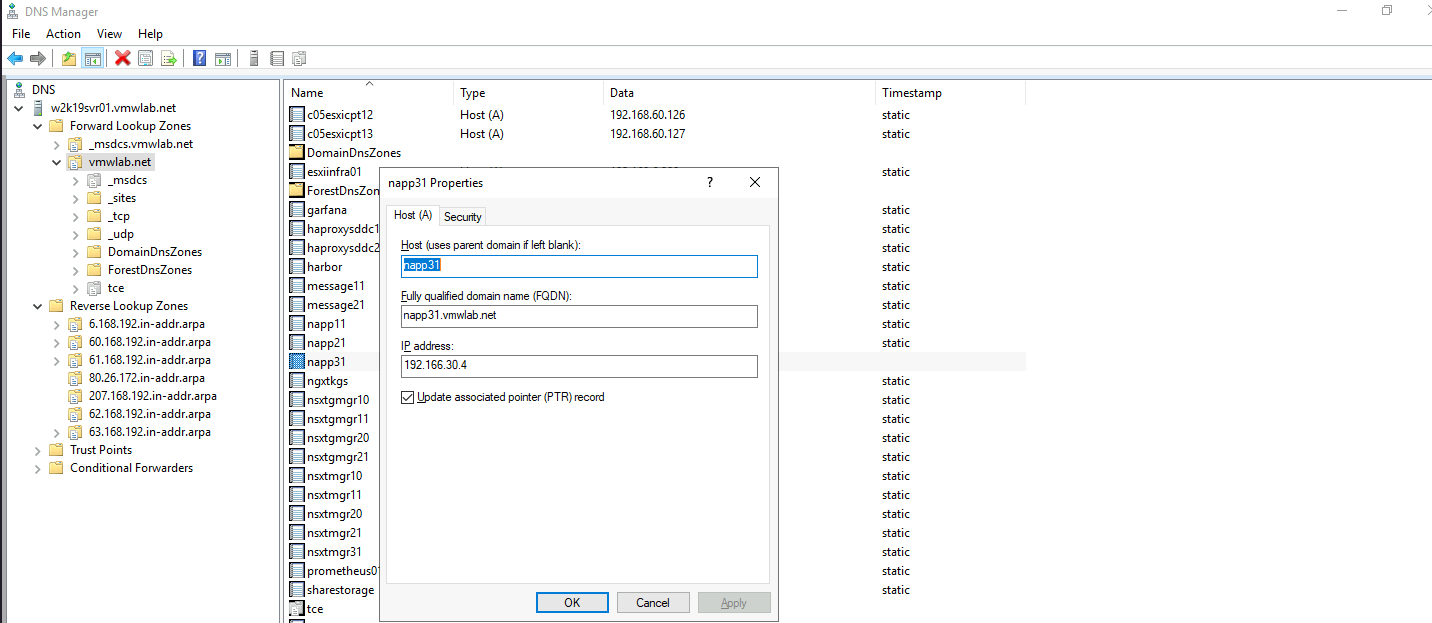

正常部署情况下，Service Name地址会使用FRONTEND NETWORK的第四个地址，需要在外部DNS配置DNS解析。
